29-11-2016 (main anlæg)





Beskrivelse

Dette system er med fire af SAE's største effektforstærker. Godt solidt grej fra 1979 der bare ikke kan tæskes ihjel. Det jo nok ikke nogen hemmelighed jeg er fan af SAE, derfor har jeg forsøgt at kombinere SAE med nyt grej.

Da forstærkerteknologien inden for klasse A og A/B ikke har udviklet sig meget de sidste 40 år. Kan grej fra 1979 sagtens måle sig med nyt grej i dag. Faktisk oplever de fleste at grej fra den periode spiller bedre end nyt og augmentet kan være at man i den periode fokuserede mere på at få forstærkeren til at lyde godt. End at pumpe end masse produkter på markedet der skulle kunne levere flotte specifikationer.

Jeg har haft mange forstærkere igennem tiden, men SAE synes bare at kunne levere varen hvad angår både lyd og holdbarhed.



Lyden

Diskantmodulet som indeholder en softdiskant og en bånddiskant i Dali Rubicon 8, harmonere virkelig godt sammen. Der er ingen tvivl om at Dali har lagt rigtig mange udviklingstimer ind i det modul, mht. at få bånddiskanten til at tage over præcis der hvor det fungere bedst i forhold til softdiskanten. Lyden fra toppen er virkelig silkeblød og det lyder slet ikke metallisk. Alle lyde står totalt klart i lydbilledet og man er slet ikke i tvivl om hvad man hører.

Mellemtonen er åben og klar, således stemmer, guitar etc. står virkelig klart. Man kan høre alle de små finesser der er i lyden i det område. Mellemtonen er perfekt balanceret i forhold til diskanten og bassen. Den er hverken for høj eller for lav. Enheden der bruges som mellemtone er den samme som der bruges til bassen. Der er bare gjort det at den spiller i et højere frekvensområde og ruller af hvor bas-enhederne skal tage over.

Bassen er overraskende kraftig. Man kan ikke andet end blive imponeret over hvor meget Dali har formået at presse ud af et forholdsvis "lille" kabinet. Bassen er meget stram, kontant og super ren. Selvom specs. Siger denne højttaler ikke går super dybt, så har Dali formået at gøre baslyden af den karakter at det faktisk "lyder" som om den går meget dybt ned.

Alle enheder i højttaleren arbejde perfekt sammen, med enorm præcis timing, som gør at man føler alle instrumenter lydmæssigt rammer en på samme tid, hvilket gør at lyden virker super præcis og kontant i hele lydbilledet. Højttaleren har en kanon god spredningsvinkel, der betyder du her ikke behøver at vinkle højttalerne mod lytte position, men de lyder faktisk bedst når de bare er rettet lige frem.

Den eneste begrænsning disse højttalere har, er slaglængden på enhederne. Hvis man som mig høre meget elektronisk musik, og elsker ekstrem lydniveau så bassen virkelig kan mærkes i maven. Vil man opleve at alt over ca. 70 ægte watt i frekvensområdet 0-130hz ca. hører enhedernes begrænsning i form af at bassen bliver mudret og upræcises, fordi vandringen bare ikke er lang nok.

Det derfor jeg har parret disse højttalere med en TurboSound TSW-124 subwoofer, som med dens 24" der har en enorm slaglængde, sagtens kan levere enorme bastryk ved højt lydniveau. Baslyden i denne subwoofer er meget stram og præcis, den går meget dybt og har en enorm dyb tung og behaglig sub-lyd. Der er bare noget over en 24" subwoofer som mindre enheder uanset hvad, bare ikke kan levere når vi taler om selve den lyd man oplever.

Ved så at fjerne frekvenserne fra 120hz og ned, fra Rubicon og smækker dem over i TSW-124 subwooferen, kan jeg derved spille ekstremt højt, uden at ødelægge Rubicon højttalerne med deres begrænsede slaglængde.

Herved har jeg samlet et system, der harmonere rigtig godt sammen og lyder fantastisk rent, om det er lav lydstyrke, eller meget høj. Således at uanset hvad musik genre det er, lyder det præcis som det skal.



Opbygning & delefrekvens

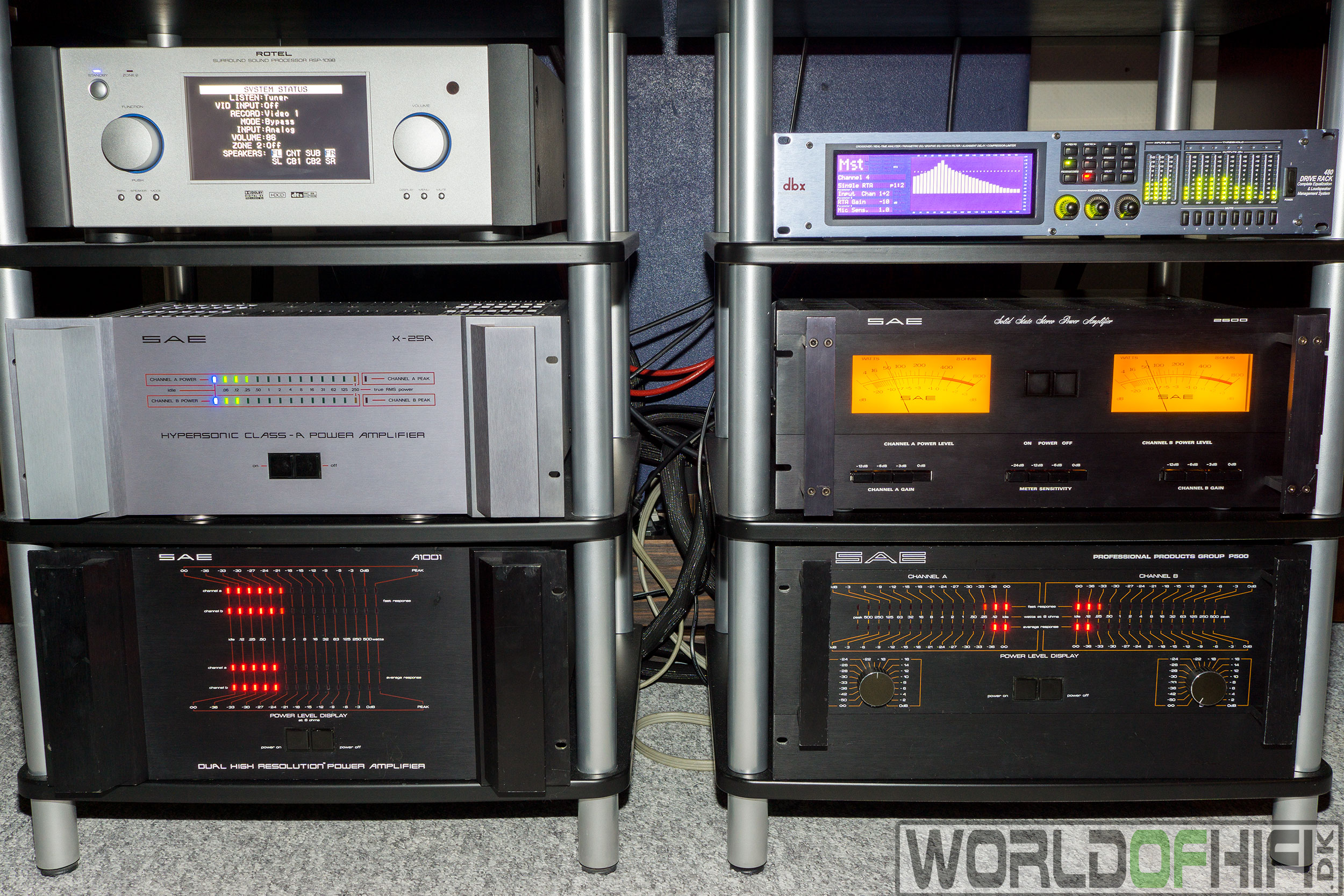

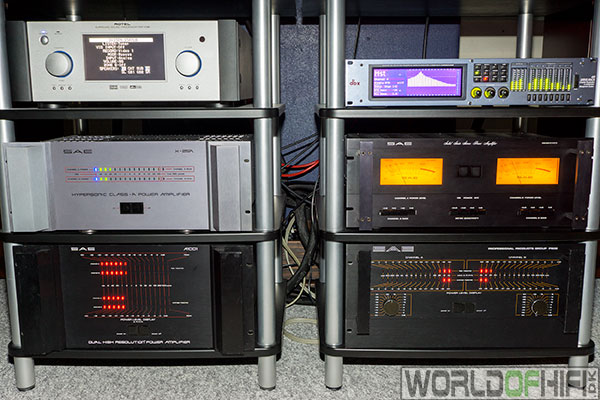

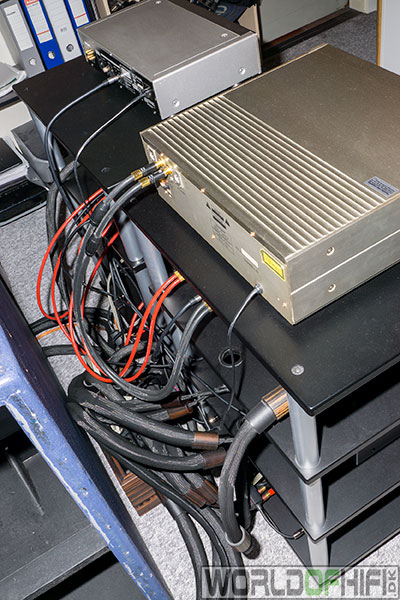

Rubicon 8 højttalerne er Bi-Ampet med de to effektforstærkere i venstre rack, hvor SAE X-25A (sølvfarvet) tager diskant modulet og SAE A1001 (nederst) tager basserne. TSW-124 subwooferen trækkes af SAE P500 (nederst i højre rack), som er sat i brokobling.

Der er delt ved 120Hz 48db/oktav mellem Rubicon 8 og TSW-124 subwooferen med dbx 480 delefilter. Der er ligeledes korrigeret med delay forhold mellem Rubicon 8 og TSW-124 subwooferen, således at lyden rammer i samme sekund fra alle enheder til lytte position.

Der er ydermere sat delay i selve Rubicon 8 højttaleren også, som man med fordel kan i mit tilfælde hvor basserne og diskantmodulet trækkes af hver deres forstærker som er sat til dbx 480 delefilteret. Diskant modulet sidder nemlig længere fremme i kabinettet end basserne gør. Det betyder man kan vinde en smule lydkvalitet ved at sætte delay på diskantmodulet, så lyden samlet set fra Rubicon 8 rammer lytte position i samme sekund.



Teknisk info om systemet

Forstærkere:

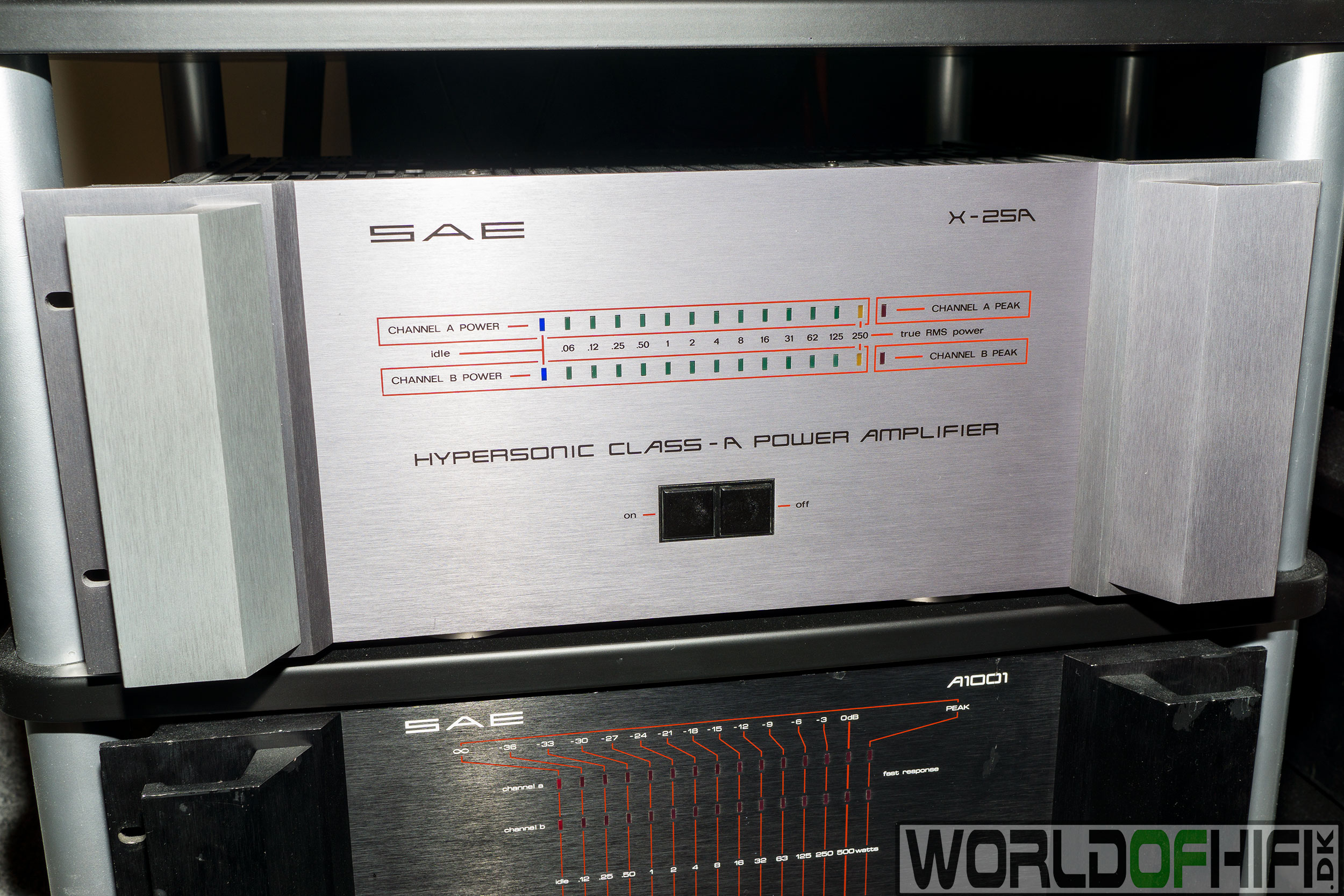

EFFEKTFORSTÆRKER: SAE X-25A

• Forstærkertype: Klasse A

• Udgangseffekt i RMS Watt: 2x 250/375 Watt i 8/4 Ohm

• Frekvensrespons: 20Hz - 20KHz +0dB / -0.5dB

• Input følsomhed: 2.21V

• Max forvræning: 0.02%

• Signal/Støj: 90dB (1W)

• Dæmpningsfaktor: 20Hz - 20KHz >60

• Vægt: 21.3kg.

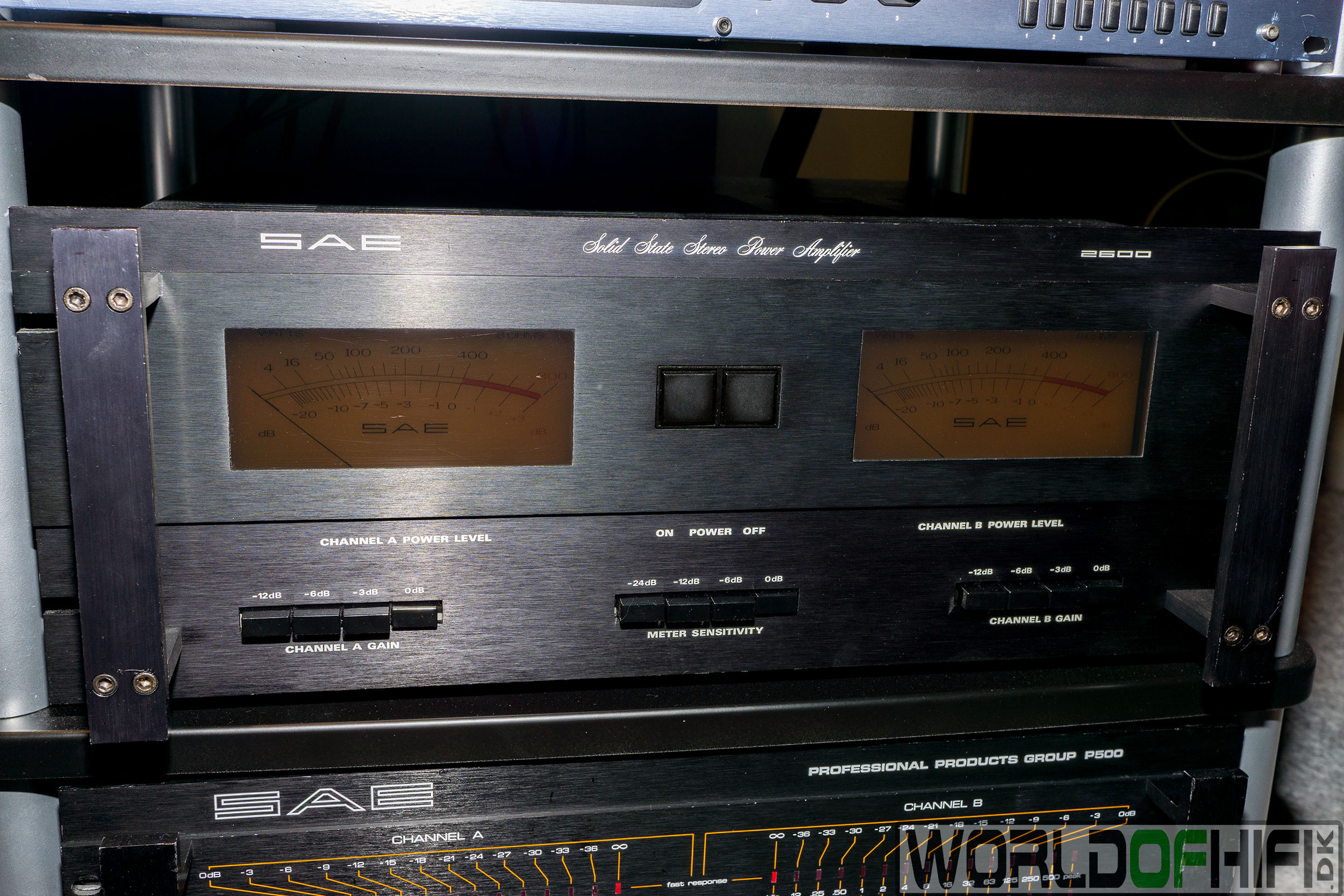

EFFEKTFORSTÆRKER: SAE 2600

• Forstærkertype: Klasse A/B

• Udgangseffekt i RMS Watt: 2x 400/600/800 Watt i 8/4/2 Ohm

• Frekvensrespons: 20Hz - 20KHz +/-0.5dB

• Input følsomhed: 2.12V

• Max forvræning: 0.05%

• Signal/Støj: 100dB

• Dæmpningsfaktor: 150@1KHz

• Vægt: 29.5kg.

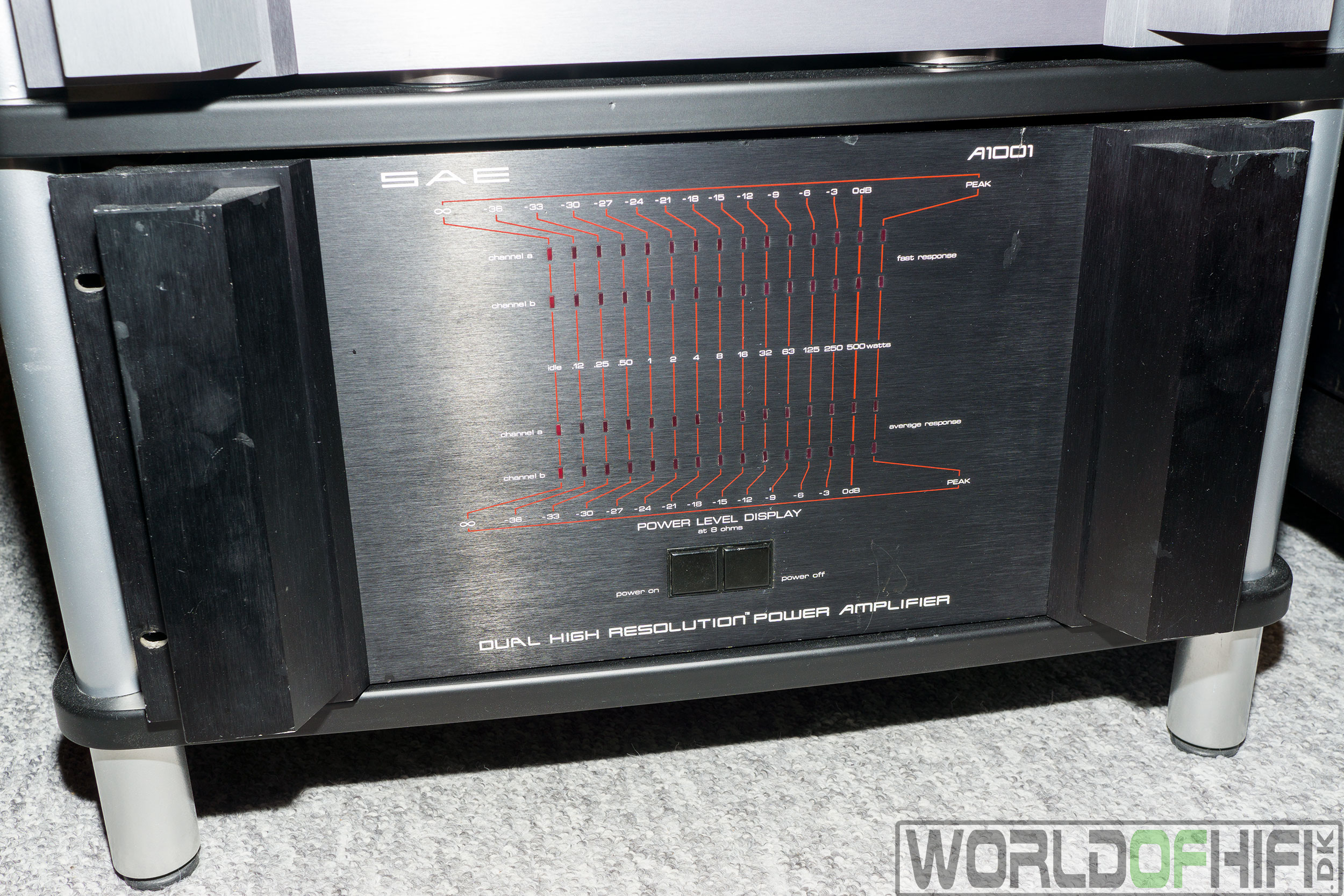

EFFEKTFORSTÆRKER: SAE A1001

• Forstærkertype: Klasse A/B

• Udgangseffekt i RMS Watt: 2x 500/750/1000 Watt i 8/4/2 Ohm

• Frekvensrespons: 20Hz - 20KHz +0dB / -0.5dB

• Input følsomhed: 2.5V

• Max forvræning: 0.025%

• Signal/Støj: 100dB

• Dæmpningsfaktor: 200@50Hz / 20Hz - 20KHz >60

• Vægt: 30.4kg.

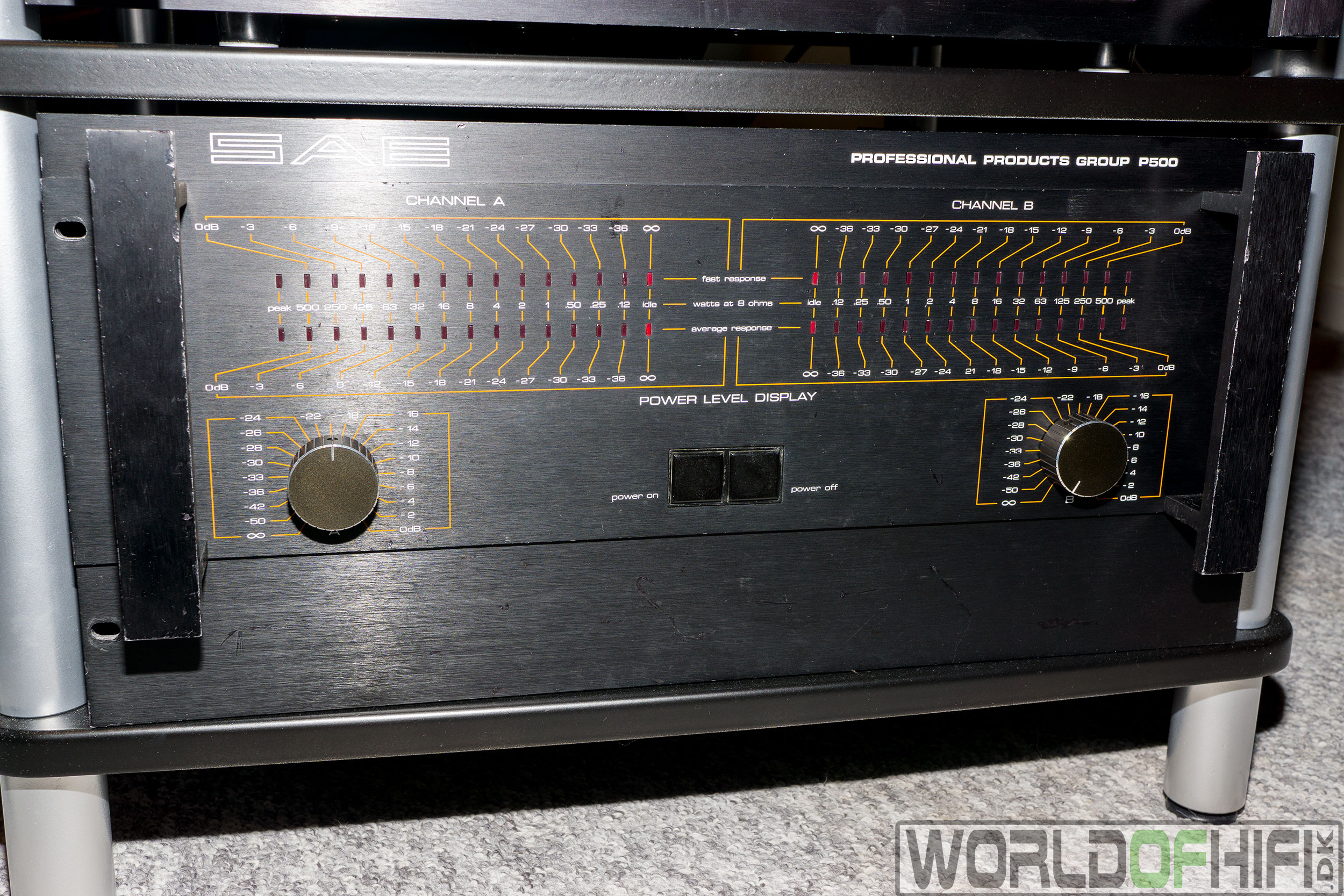

EFFEKTFORSTÆRKER: SAE P500

• Forstærkertype: Klasse A/B

• Udgangseffekt i RMS Watt: 2x 500/750/1000 Watt i 8/4/2 Ohm, eller i brokobling: 1x 1000/1500/2000 Watt i 8/4/2 Ohm

• Frekvensrespons: 20Hz - 20KHz +0dB / -0.5dB

• Input følsomhed: 2.5V

• Max forvræning: 0.025%

• Signal/Støj: 100dB

• Dæmpningsfaktor: 200@50Hz / 20Hz - 20KHz >60

• Vægt: 30.4kg.

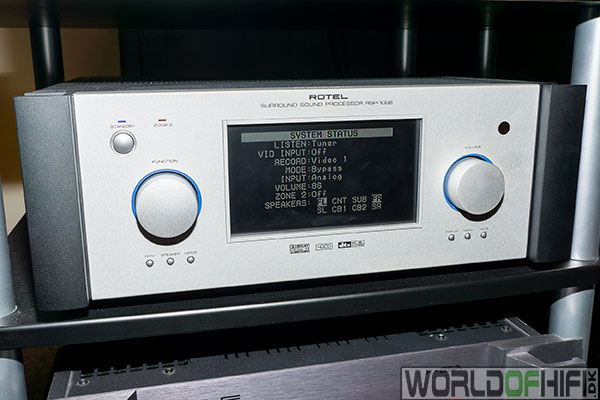

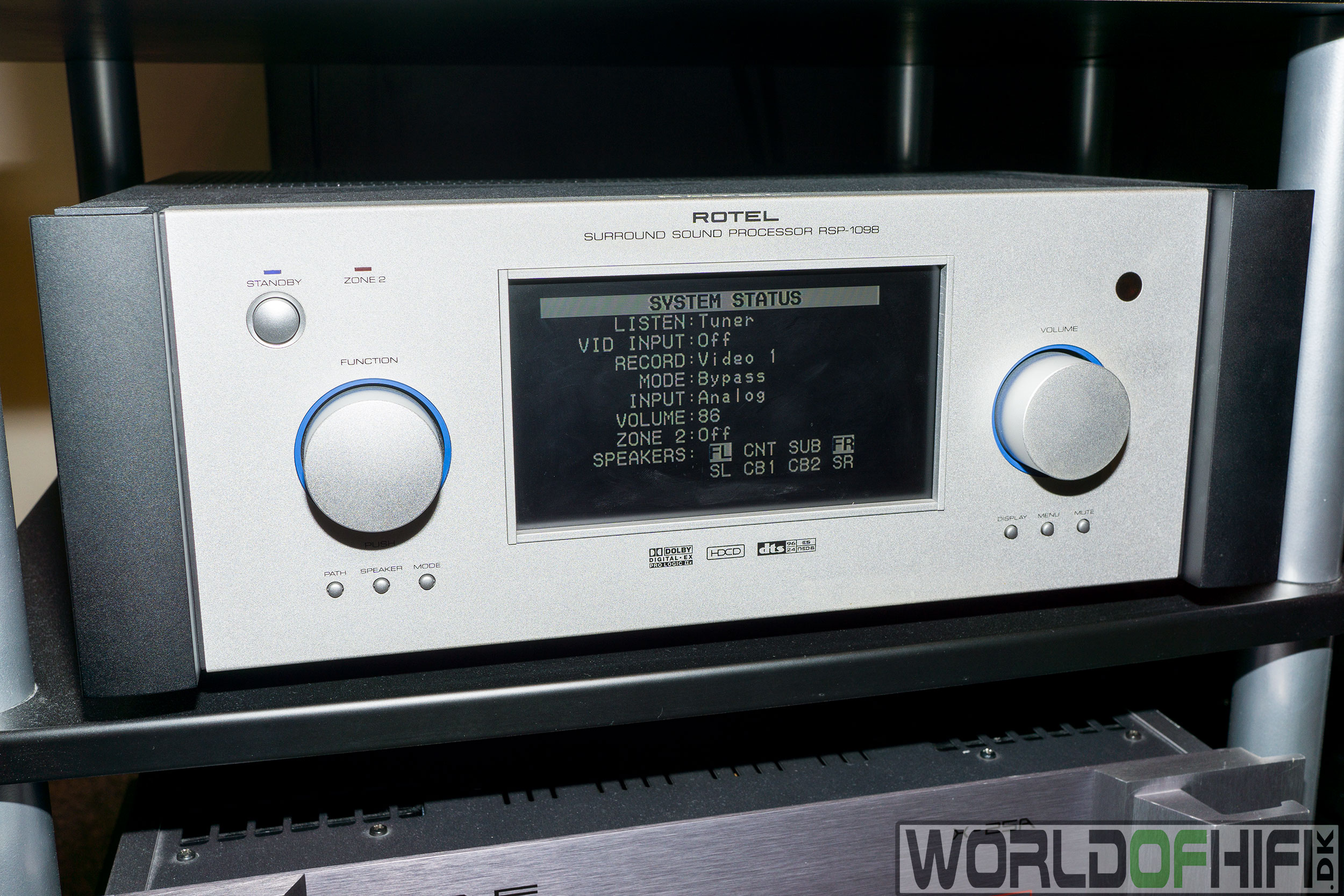

SURROUND-FORFORSTÆRKER: Rotel RSP-1098

• Udgangssignal: 1V

• Frekvensrespons: 10Hz - 120KHz +/-3dB

• Input følsomhed: 200mV

• Input impedans: 100kOhm

• Max forvræning: 0.05%

• Signal/Støj: 95dB

• Vægt: 16kg.



Højttalere:

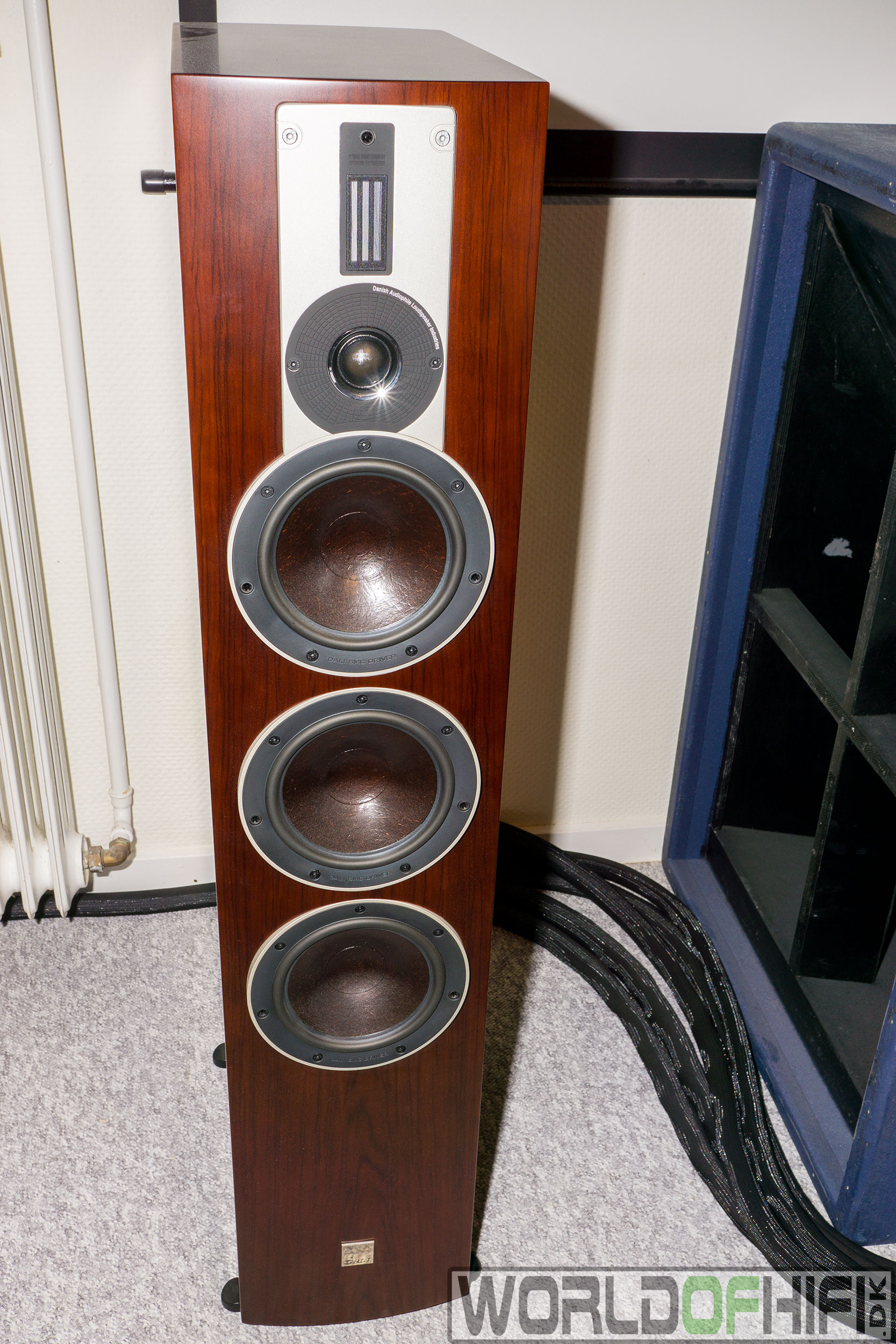

FRONTHØJTTALERE: Dali Rubicon 8 (2 stk.)

• 29mm Soft-dome & 17x45mm bånd diskantmodul, 6,5" mellemtone i reflexkammer, 2x 6,5" basenheder i reflexkammer

• Højttaler princip: 2½ + ½ + ½ - vejs

• Frekvens opdelinger: 500Hz (bas) 800Hz (mellemtone) 2.5KHz (soft-dome diskant) 14KHz (båndiskant)

• Max SPL: 112dB

• Frekvensrespons: 38Hz - 34kHz -3dB

• Følsomhed: 90,5dB (1W/1m)

• Højttalerens impedans: 4 Ohm

• Dimensioner: 110cm høj x 22cm bred x 44,5cm dyb

• Vægt: 27,5kg.

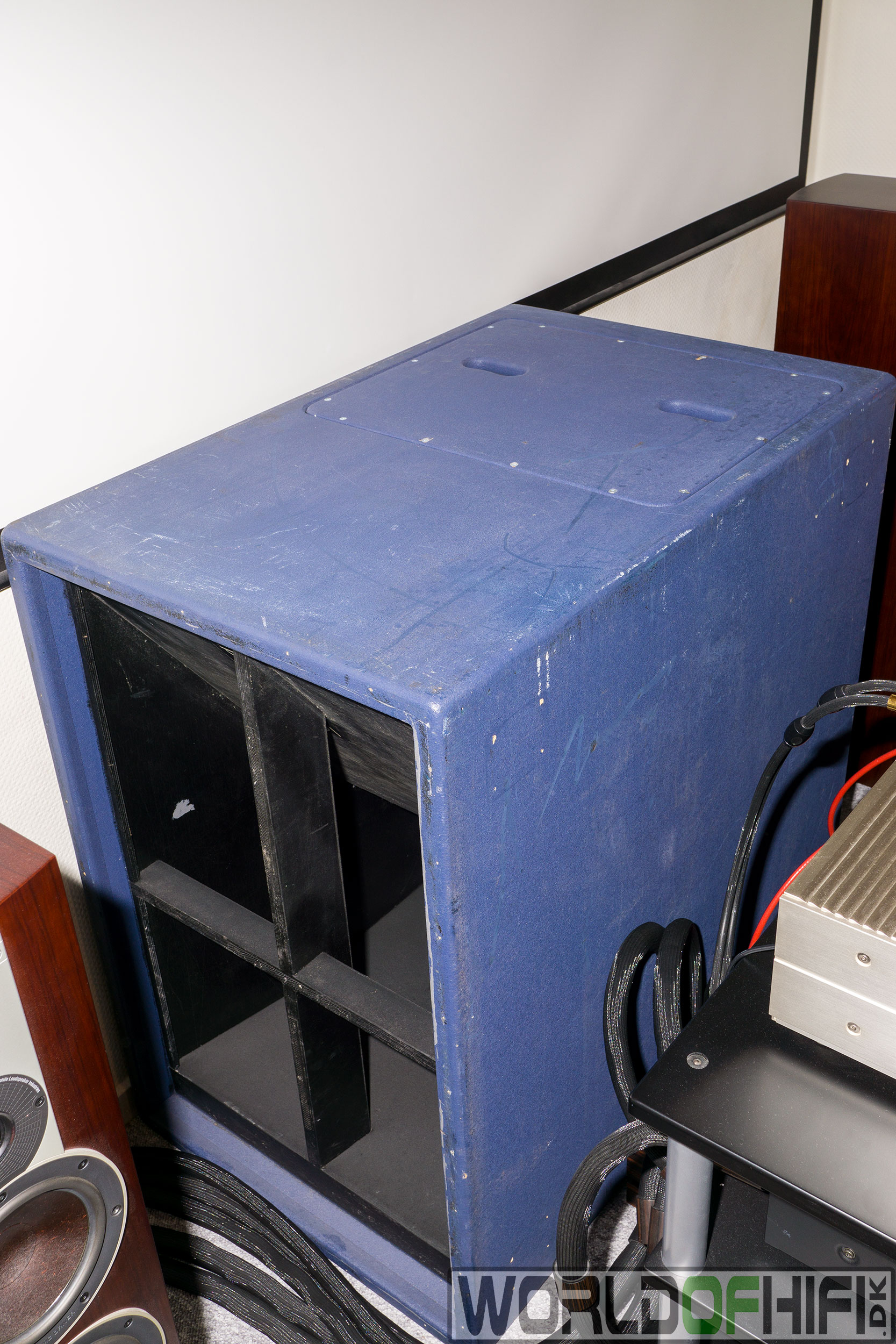

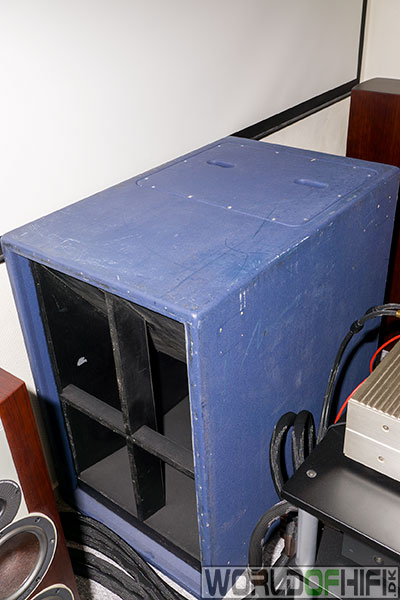

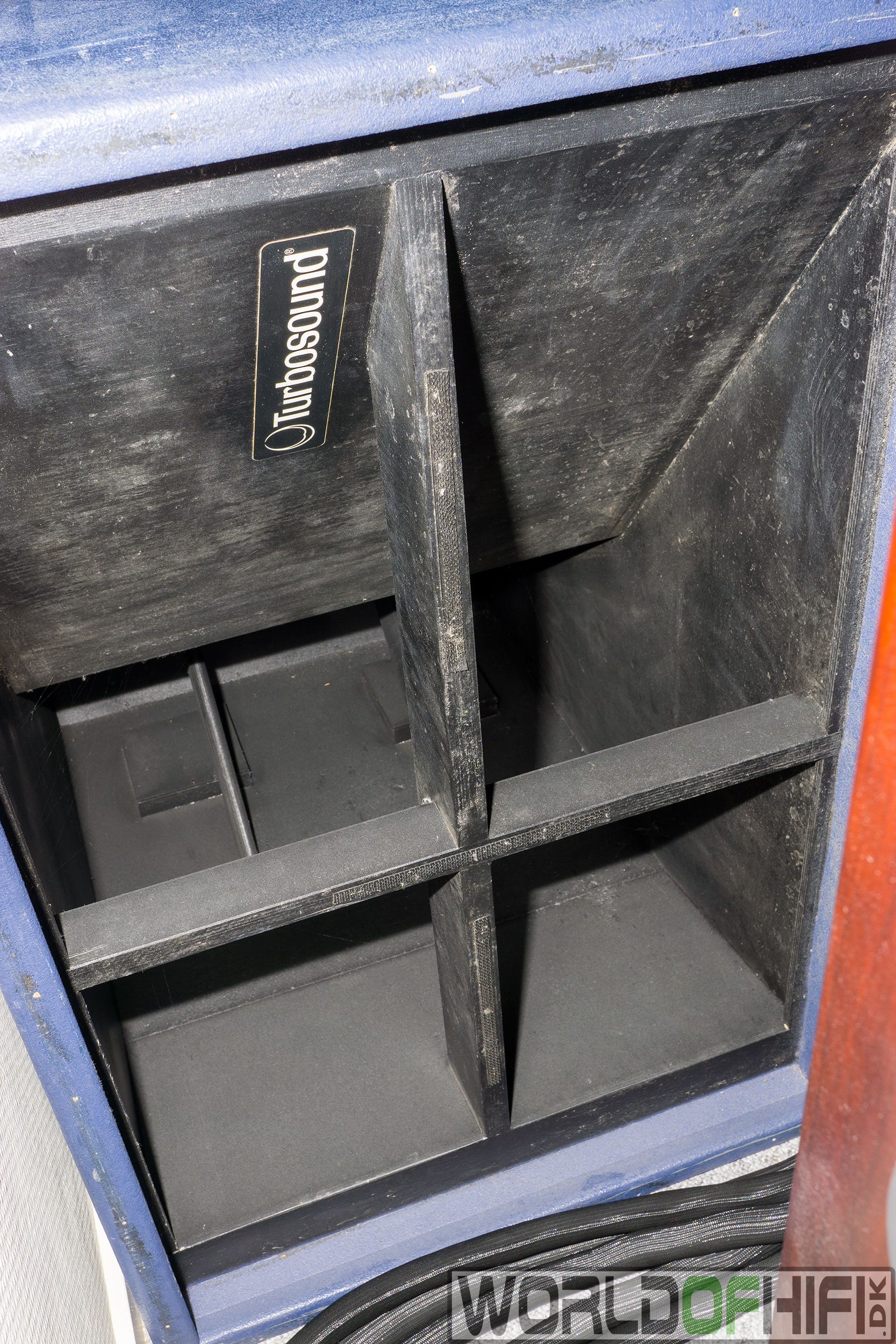

SUBWOOFERE: TurboSound TSW-124

• 1x 24" basenhed i trykkammer

• Højttaler princip: Båndpashorn

• Effekt: 600W average, 1200W dynamisk, 1500W Peak.

• Max SPL: 136dB

• Frekvensrespons: 37Hz - 300Hz +/-3dB eller 27Hz - 300Hz +/-4dB (Er brugbar ned til 17Hz!)

• Følsomhed: 103dB (1W/1m)

• Højttalerens impedans: 4 Ohm

• Dimensioner: 101,9cm høj x 66cm bred x 101cm dyb

• Vægt: 125kg.



Media kilde:

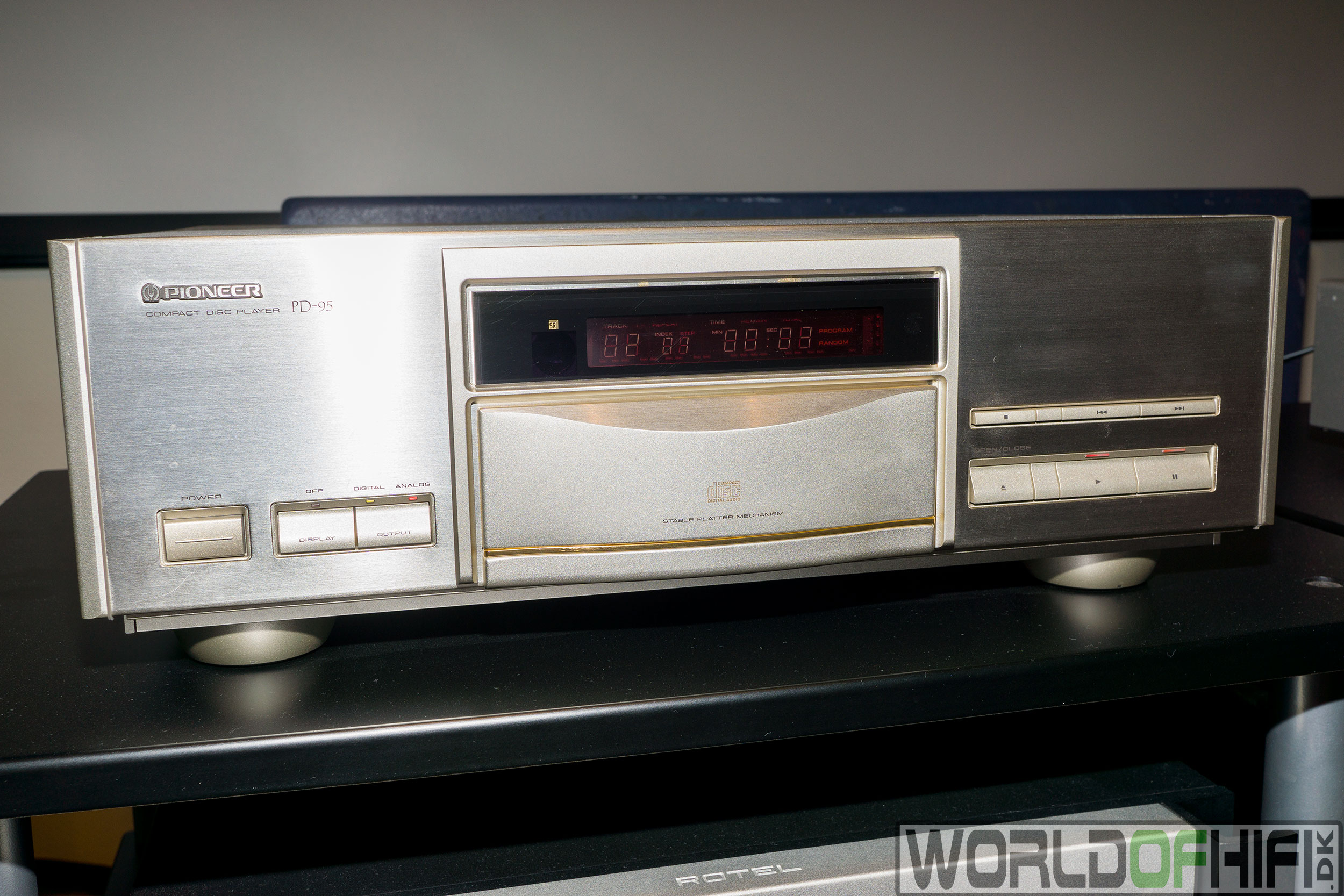

CD-AFSPILLER: Pioneer PD-95

• D/A konverter: 2x PD2028A/B

• Udgangssignal: 2.0V

• Frekvensrespons: 2Hz - 20KHz

• Signal/Støj: 112dB

• Dynamikområde: 98dB

• Kanalseparation: 108dB

• Max forvræning: 0.0018%

• Vægt: 20kg.

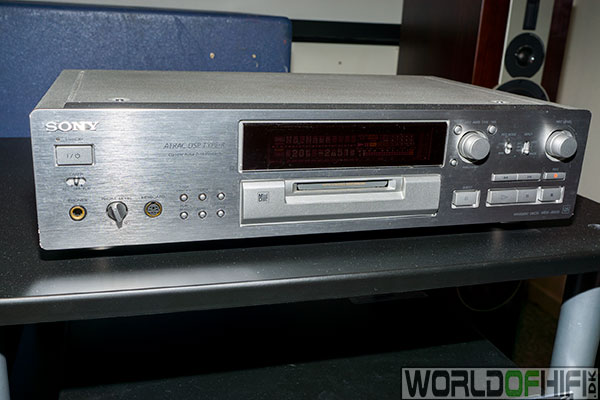

MD-AFSPILLER: Sony MDS-930

• Udgangssignal: 2.0V

• Frekvensrespons: 5Hz - 20KHz +/-0.3db

• Signal/Støj: >100dB

• Vægt: 5.2kg.



Delefilter:

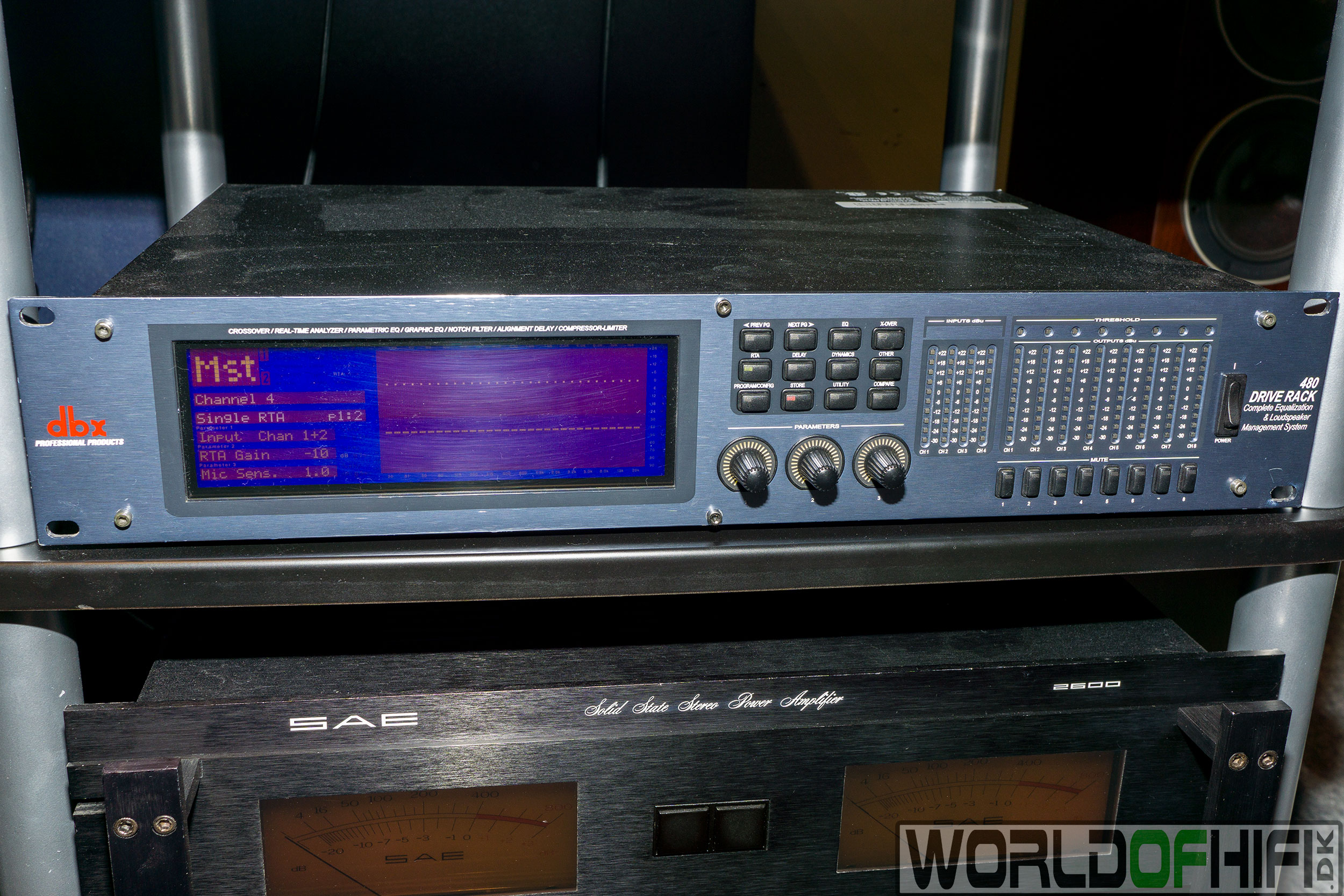

ELEKTRONISK DELEFILTER: dbx 480

• D/A konverter: 24Bit/48kHz

• Frekvensrespons: 20Hz - 20KHz +/-0.5dB

• Dynamikområde: 112dB (unweighted)

• Max forvræning: 0.003%

• Vægt: 5.2kg.



Hi-Fi Møbel:

HIFI-RACK: Sanus Systems Four Shelf (2 stk.)

• Hylder: 4 stk.

• Specielle fordele: Kan skilles helt fra hinanden.

• Bæreevne: 50kg pr. hylde.

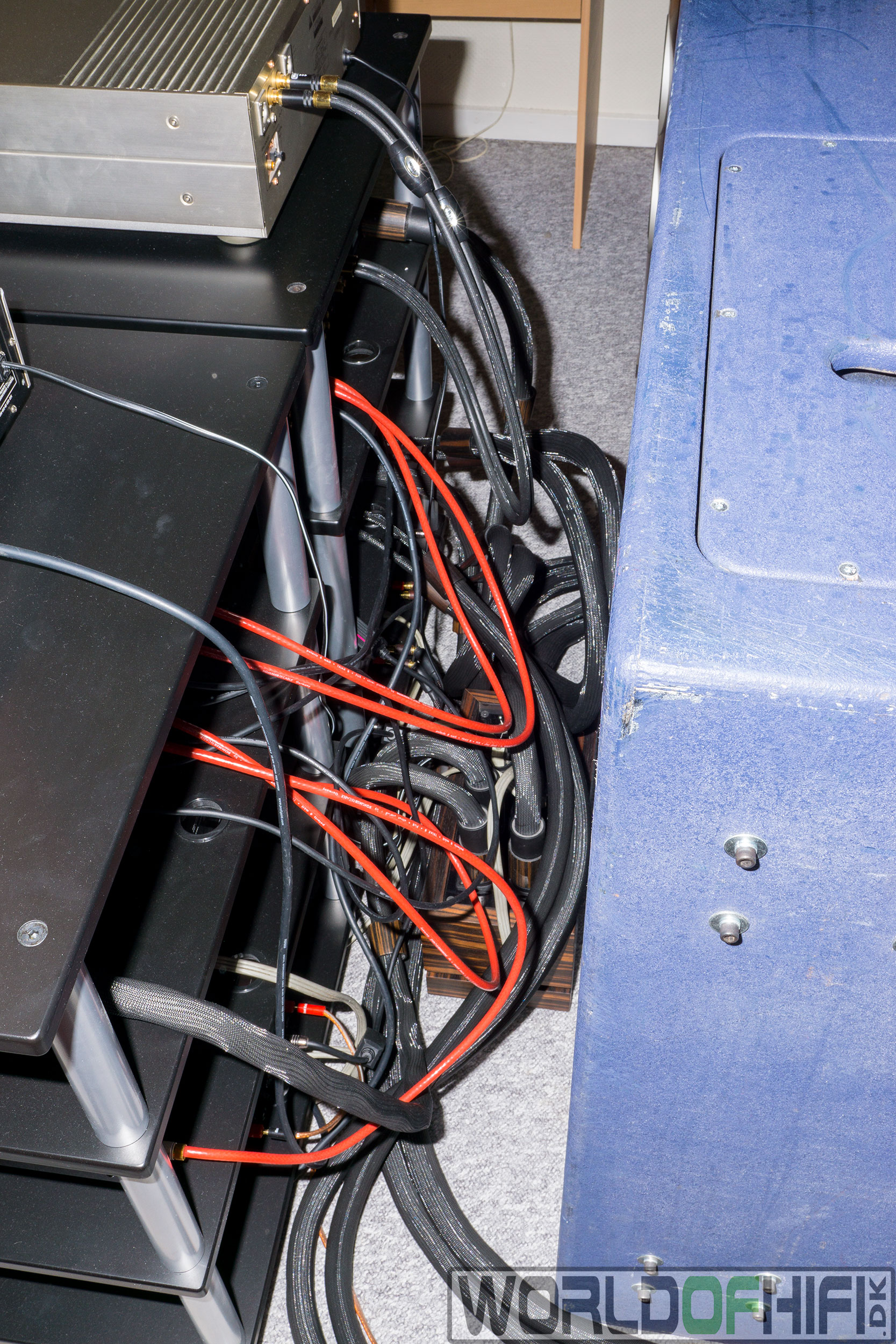

Kabler:

STRØM KABLER: Harbinger Audio Creator (3 stk.)

• Ledere: OFHC kobber

• Afskærmning: Teflonskum, PTFE & FFP system

• Diameter: 40mm



STIKDÅSE: Harbinger Audio Socket 8

• 8 stk. schuko udtag

• Indbygget støjfilter med DC fælde

• On/Off knap

• 10A sikring

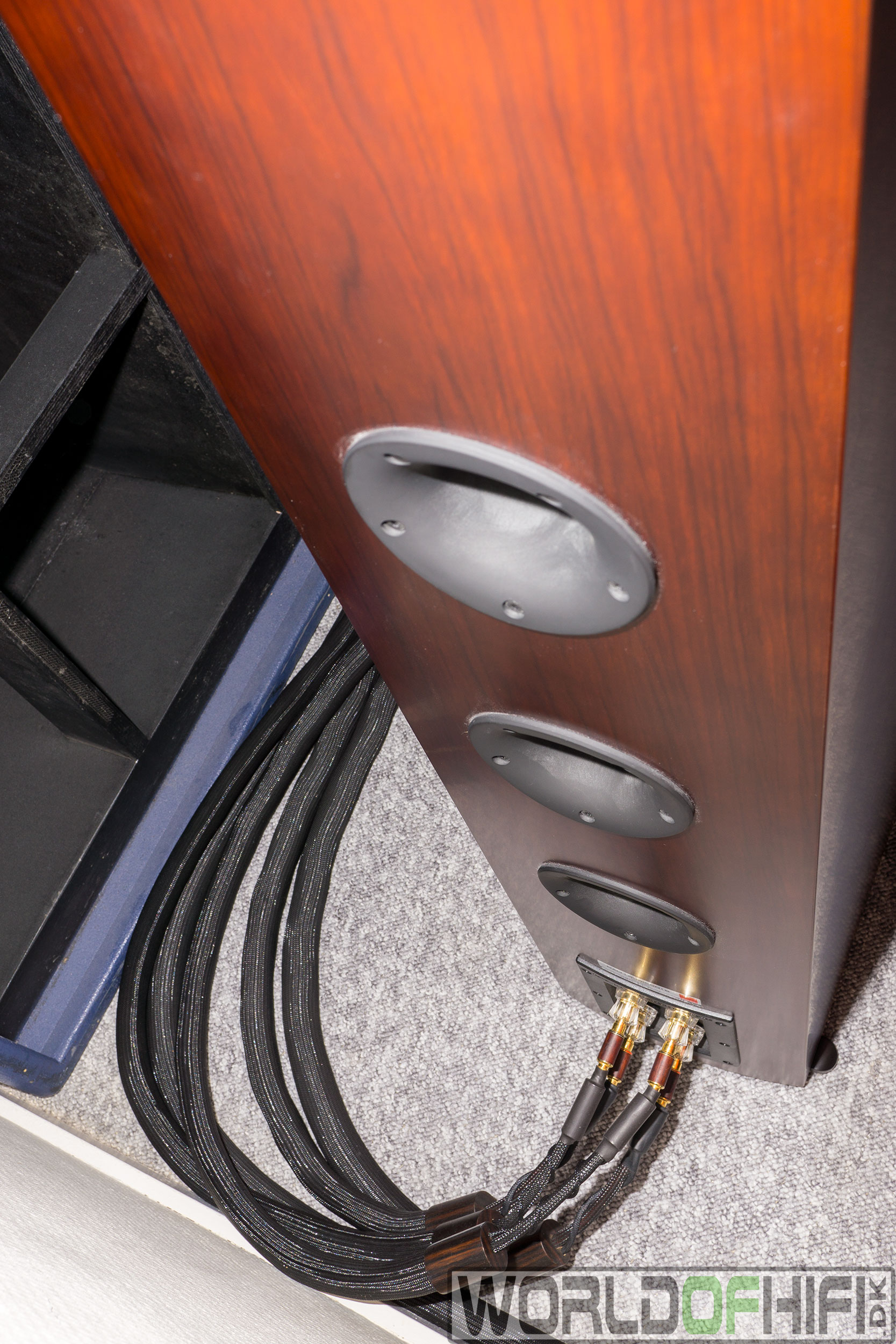

HØJTTALER KABLER: Harbinger Audio Vivre Duo (2 sæt)

• Ledere: OFHC kobber

• Afskærmning: Teflonskum, Keramik, Alufolie & FEP rør-system

• Diameter: 40mm
