Højttalerrelæ tweak til SAE 2600, 2500, Mark 2500, 2400 & 2400L
Dette tweak er muligt på følgende modeller: 2600, 2500, Mark 2500, 2400, 2400L.
SAE har valgt at tage forsyningsspændingen fra de store ladelytter i forsyningen. Dette er egentlig fint nok, men problemet opstår i at når man slukker forstærkeren, burde relæet slå fra med det samme.
Grunden til dette er at når forstærkeren slukkes høres en pive-lyd gennem højttalerne imens ladelytterne aflades. Når der så ikke er mere strøm i ladelytterne slår relæet fra.
Dette er ret så irriterende at høre på hver gang forstærkeren slukkes. Derfor laves dette tweak der gør at man tager forsyningen til højttalerrelæet direkte fra transformatorens sekundærside og laver en dedikeret lille strømforsyning på selve højttalerrelæet så relæet slår fra i samme sekund forstærkeren slukkes så der derved intet kommer ud af højttalerne.
Dette er præcis hvad SAE også har fortaget på deres senere modeller. Så dette tweak er egentlig bare taget fra hvordan de har gjort på deres senere modeller.
Billede 1

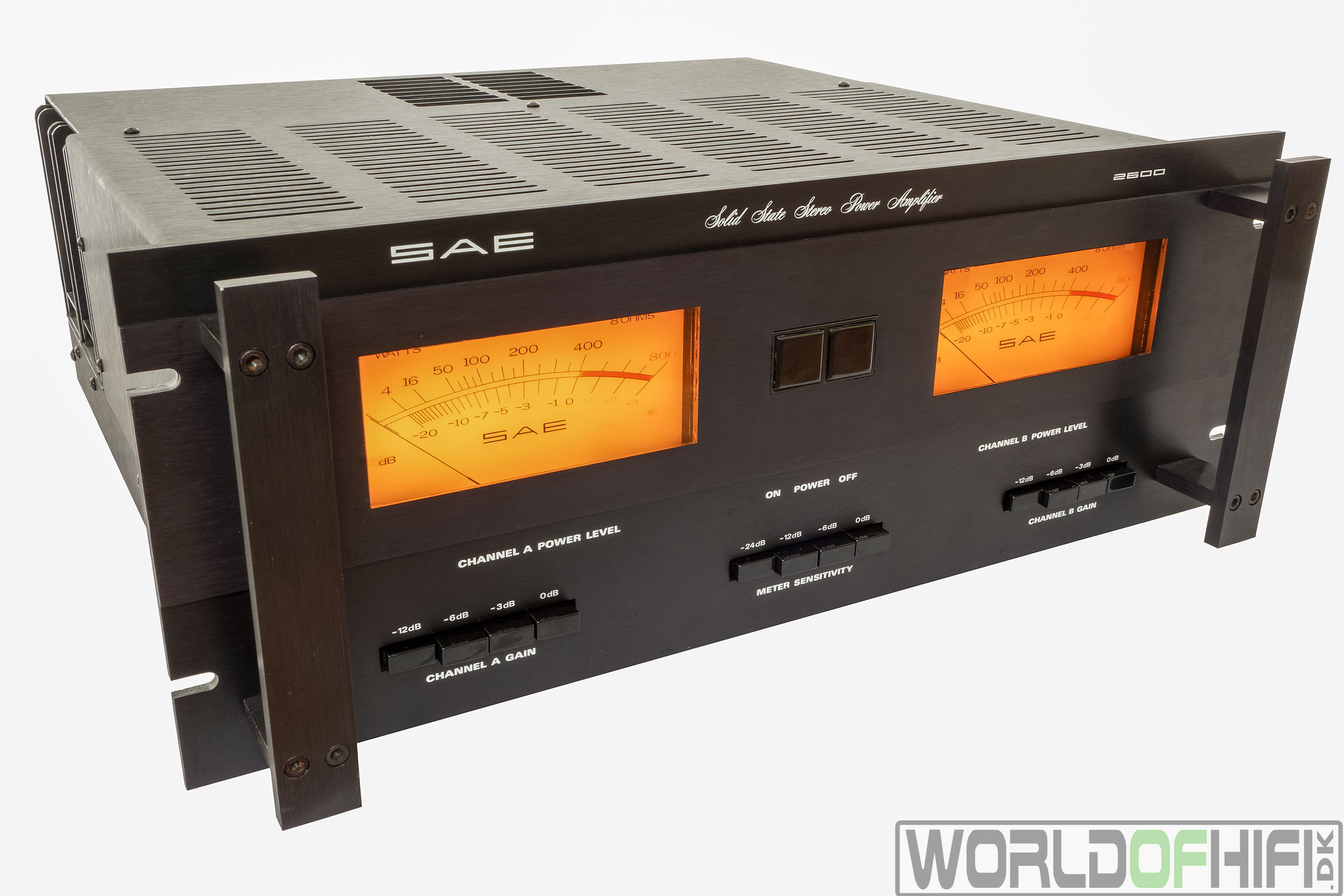

Billede af SAE 2600, hvor dette tweak blev fortaget på.
Billede 2

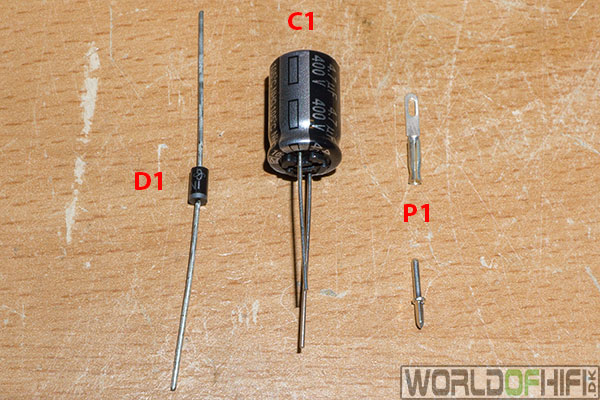

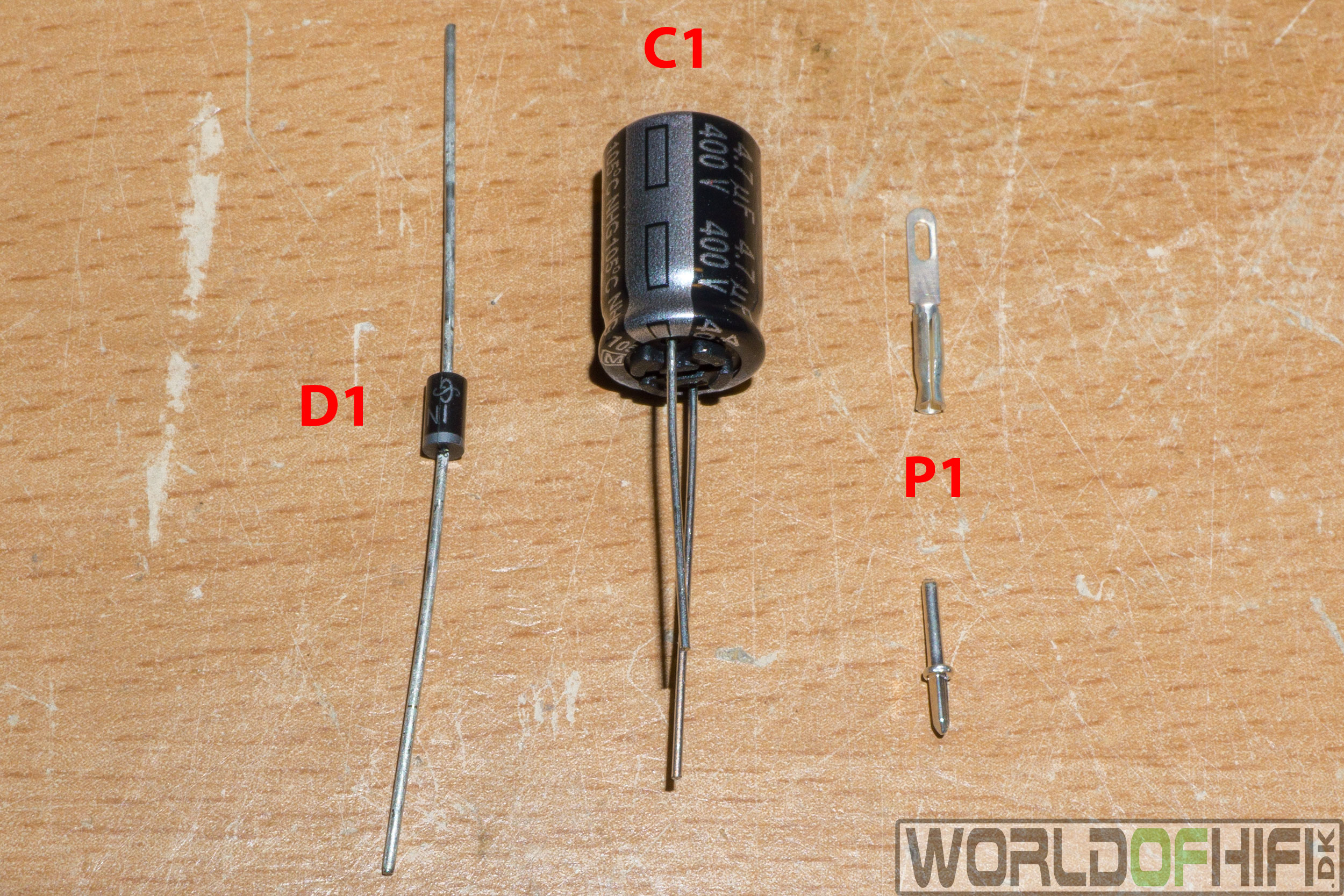

Følgende komponenter skal bruges til dette tweak;
C1: elektrolytkondensator på 4.7uf - 10uf og en spænding på minimum 160V
D1: Diode: 1N4001
P1: ledning eller stikforbindelse til transformatorens sekundær side (AC)
Billede 3
Det er her den lille strømforsyning skal være på printet.
Billede 4

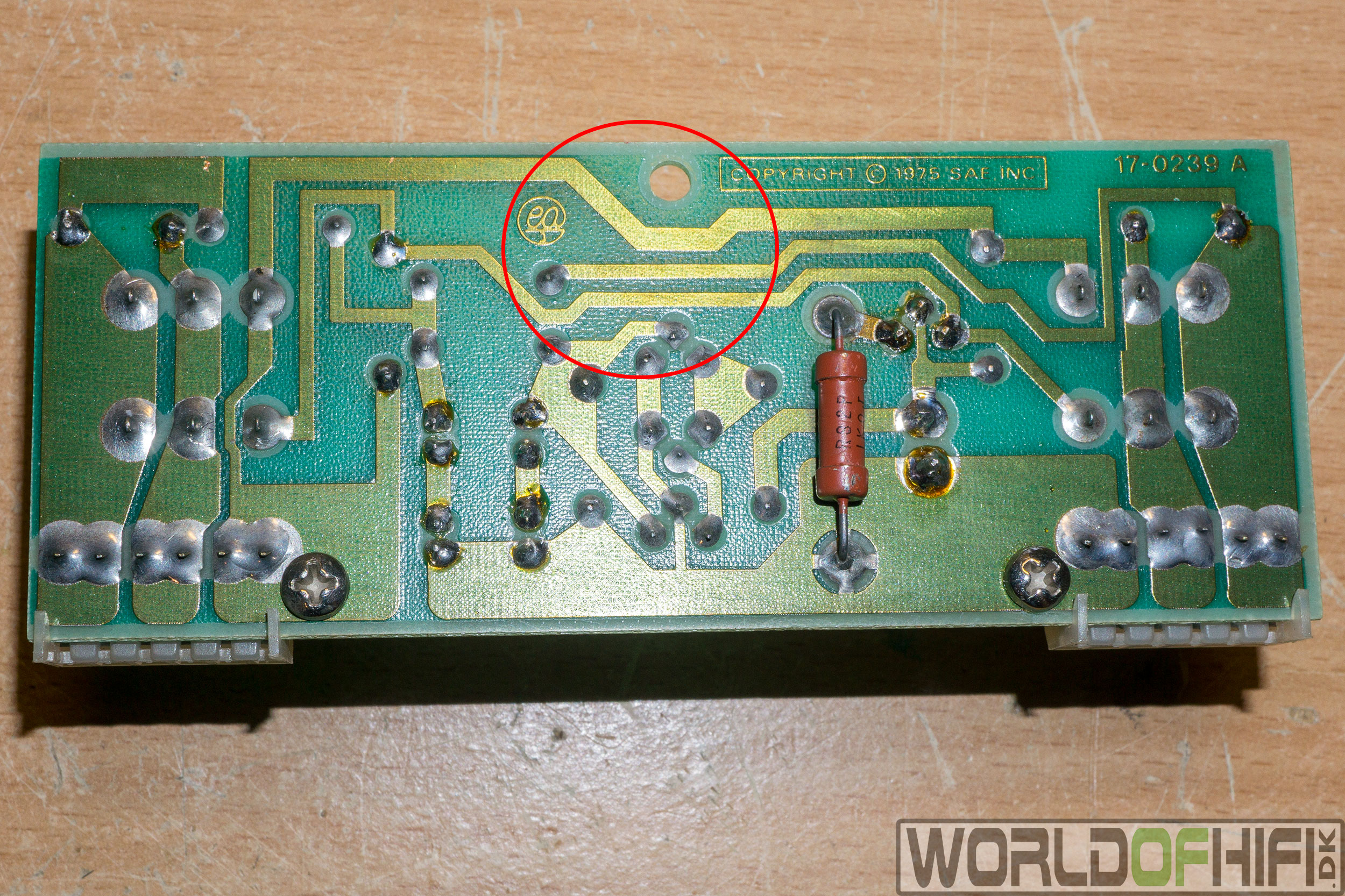

Og her ses det under printet hvor det kommer til at være.
Billede 5
5 huller bores i de røde markeringer
Billede 6

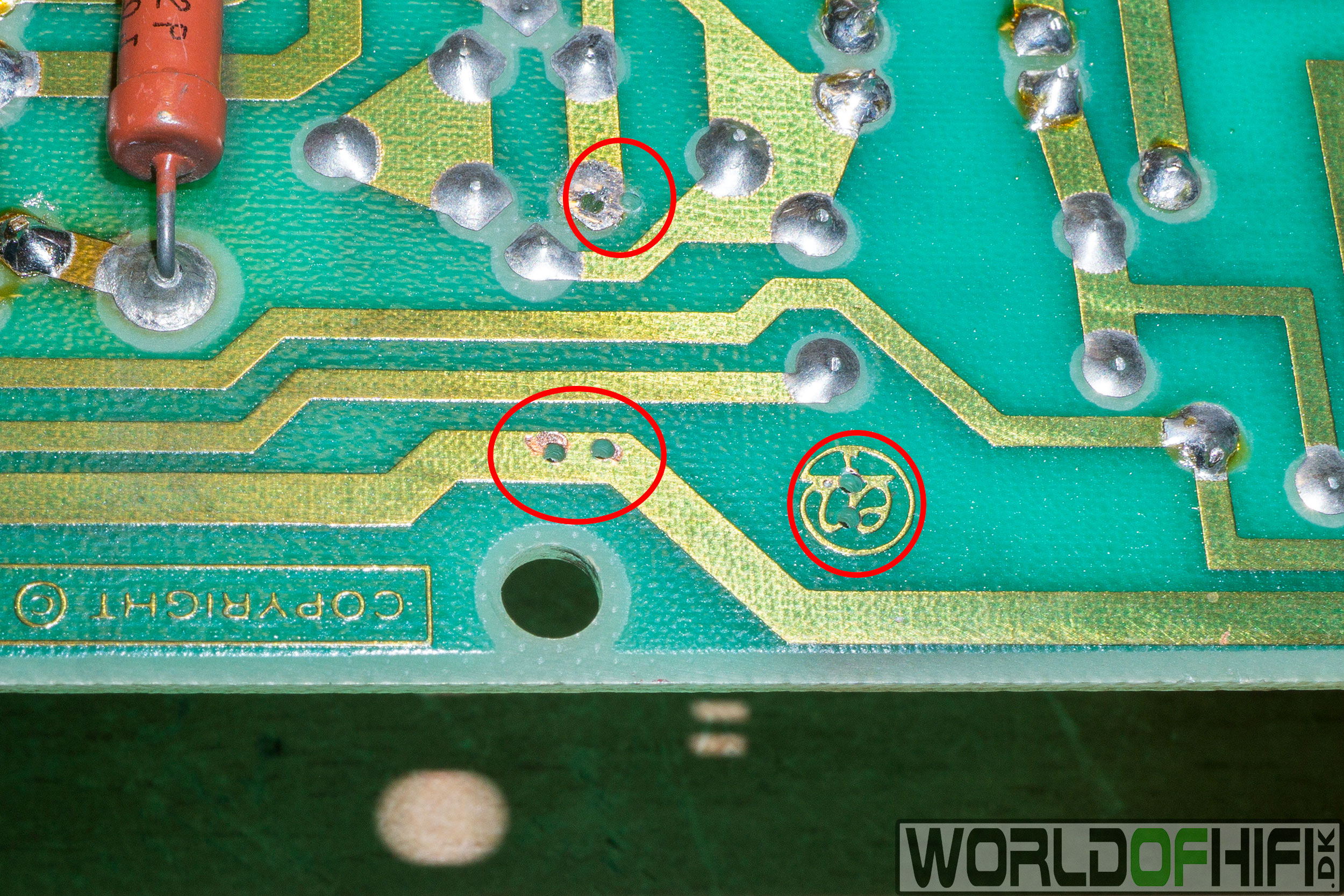

Hullerne der skulle bores set under printet.
Billede 7

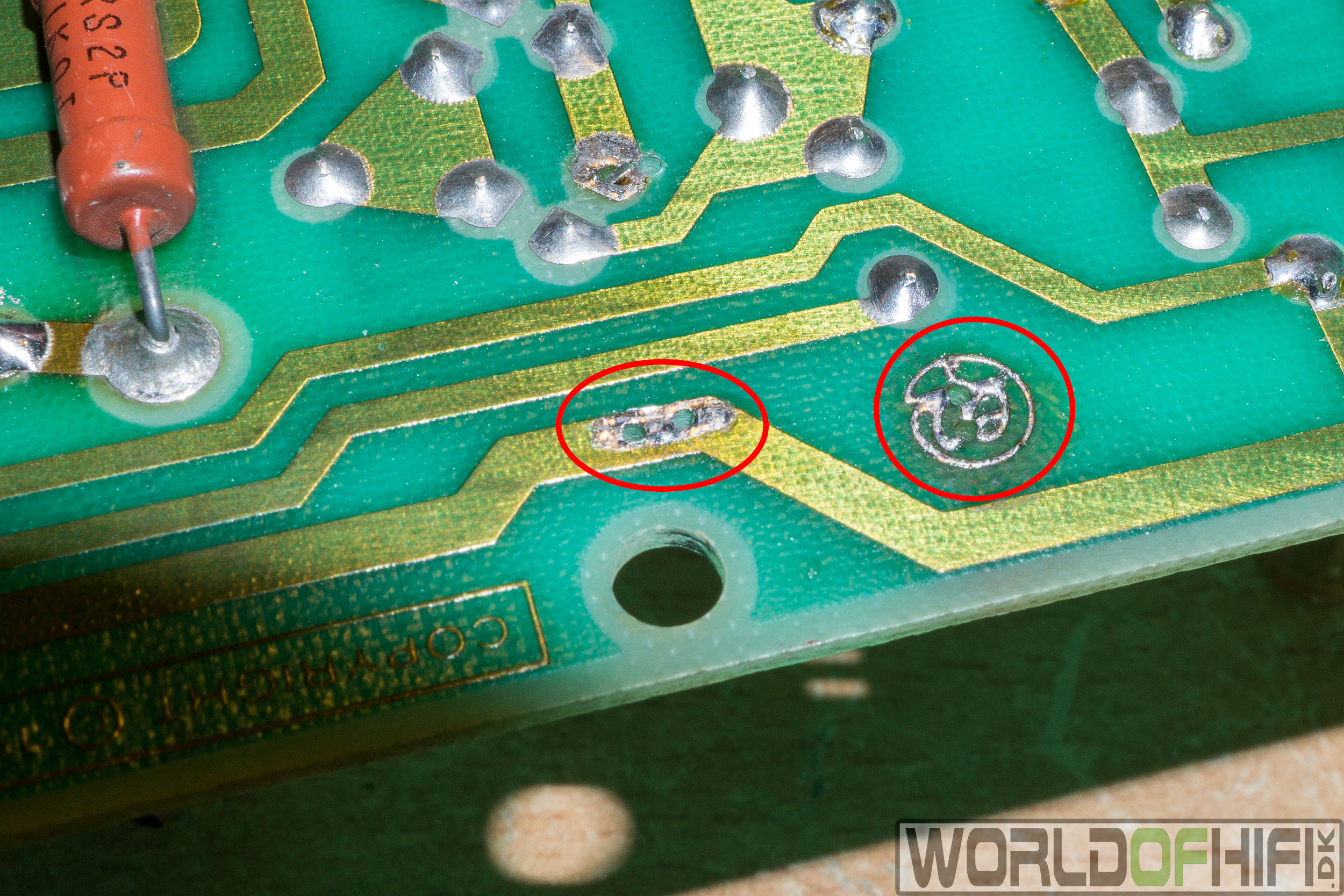

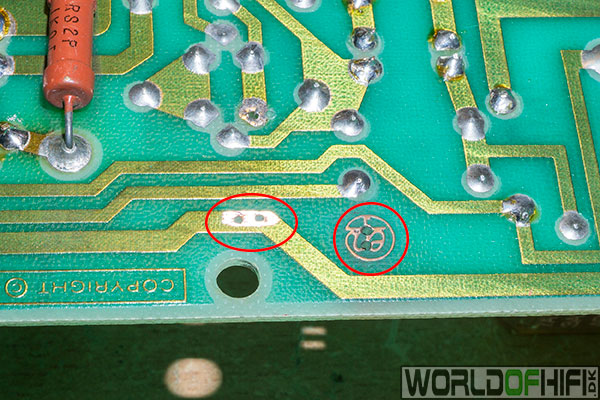

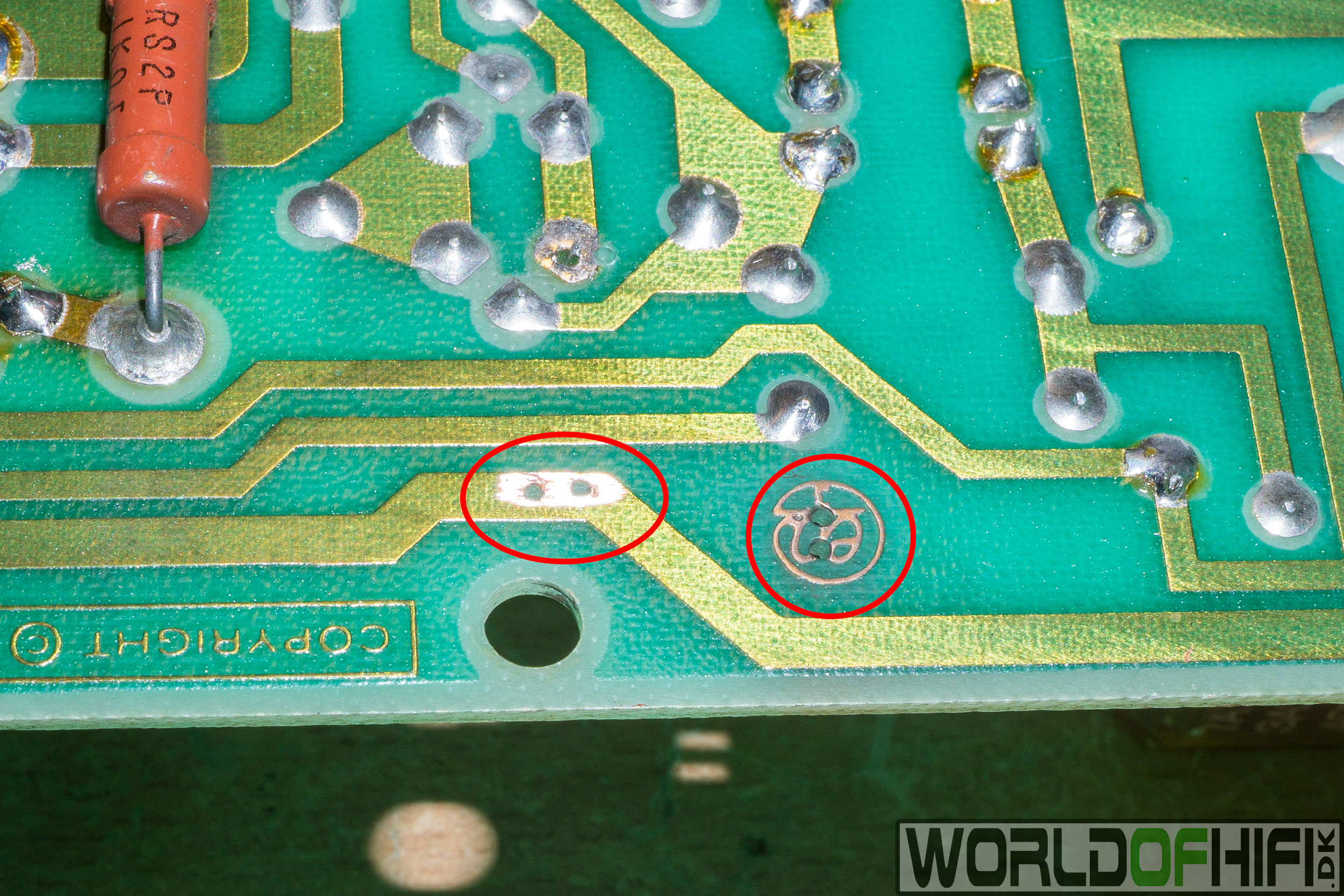

Kobberbanen omkring hullerne blottes, så der kan loddes.
Billede 8
Der ligges lidt loddetin på de blottede kobberbaner så der nemmere kan loddes når komponenterne isættes.
Billede 9

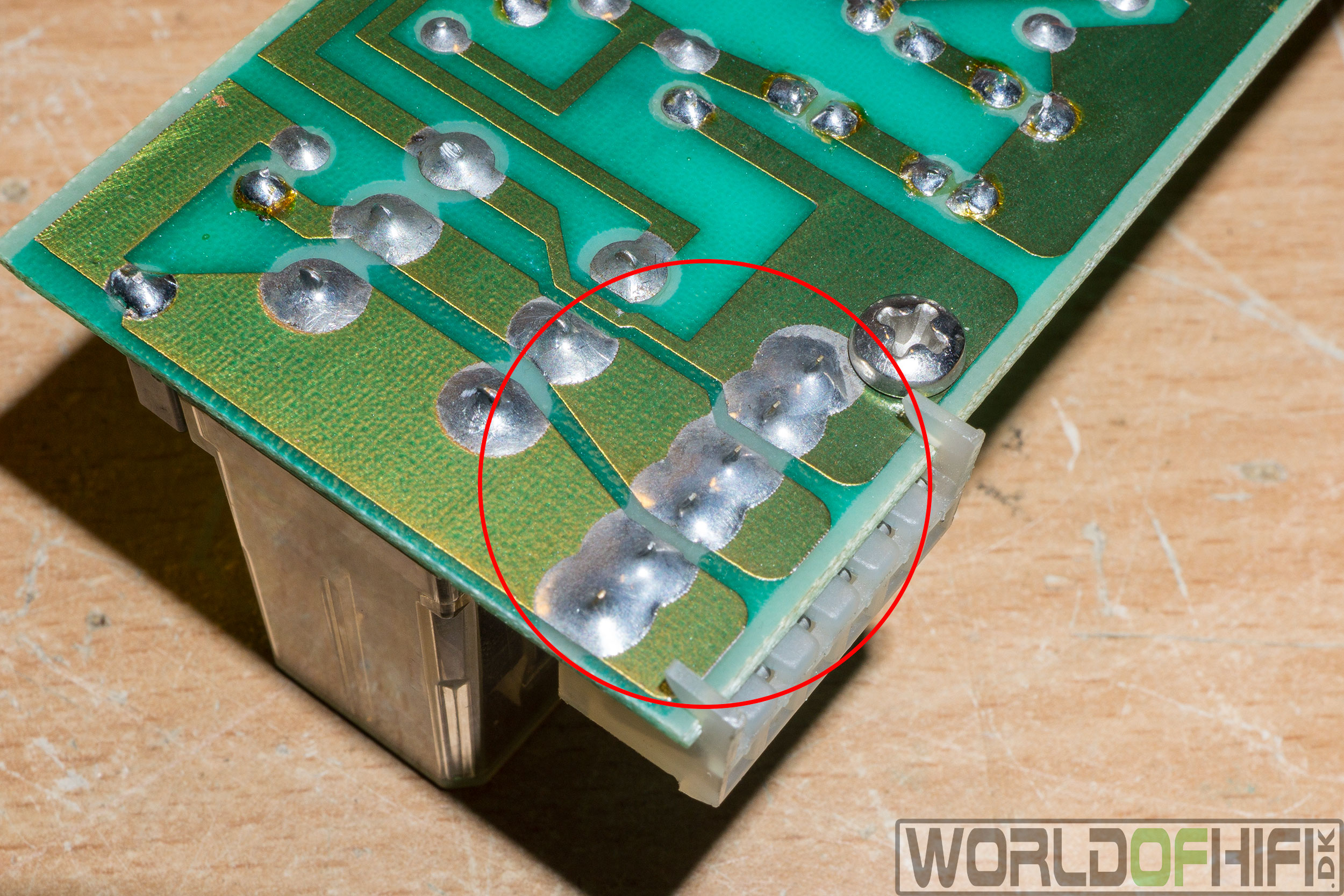

Fokus rettes nu mod det ene stik hvor den positive (+) strømmen kommer fra ladelytterne. Relæget skal ikke længere modtage strøm fra ladelytterne da vi nu er igang med at lave en ny lille dedikeret strømforsyning til relæet.
Billede 10

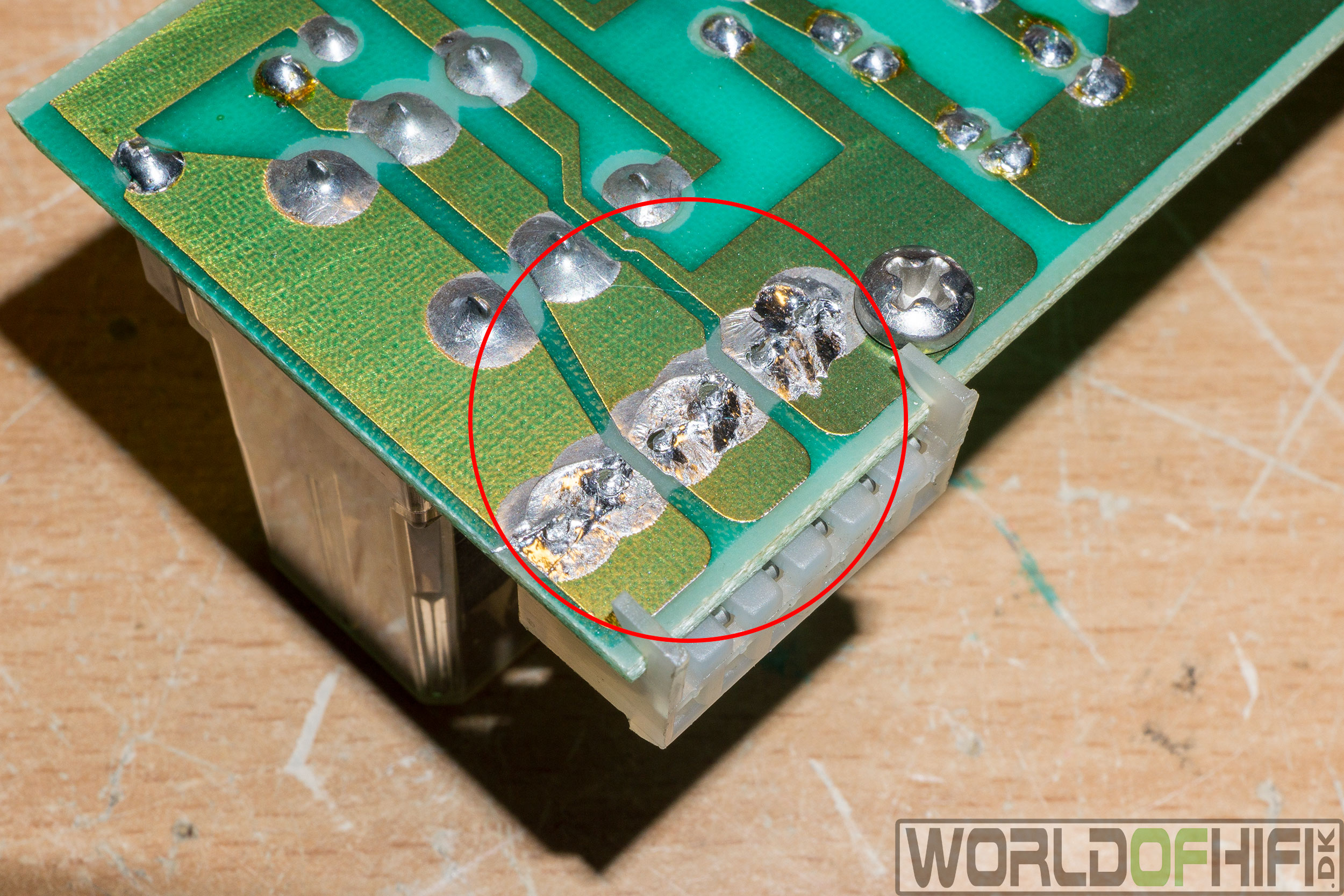

Stikket loddes helt af for at kunne udføre opgaven ordentligt.
Billede 11

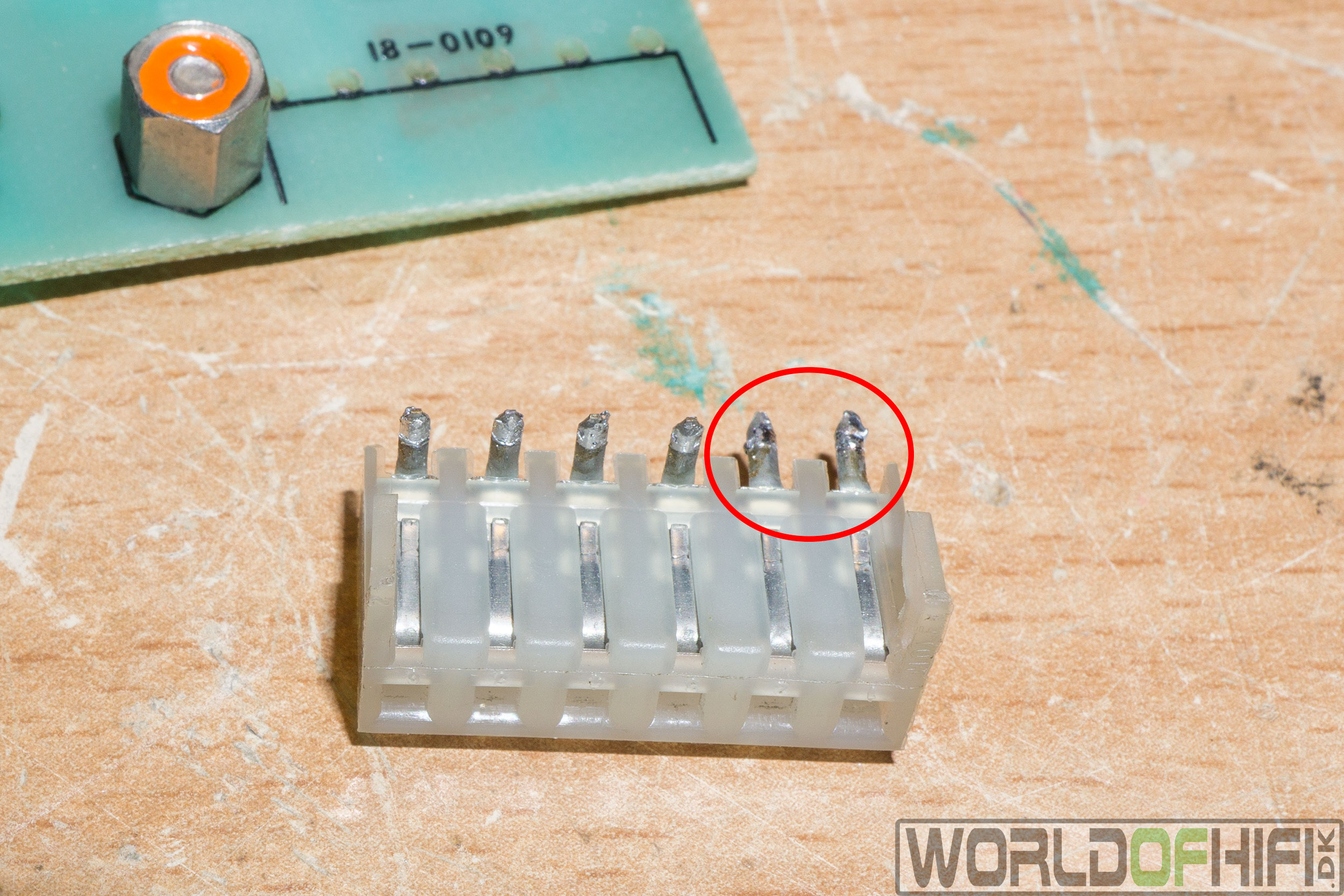

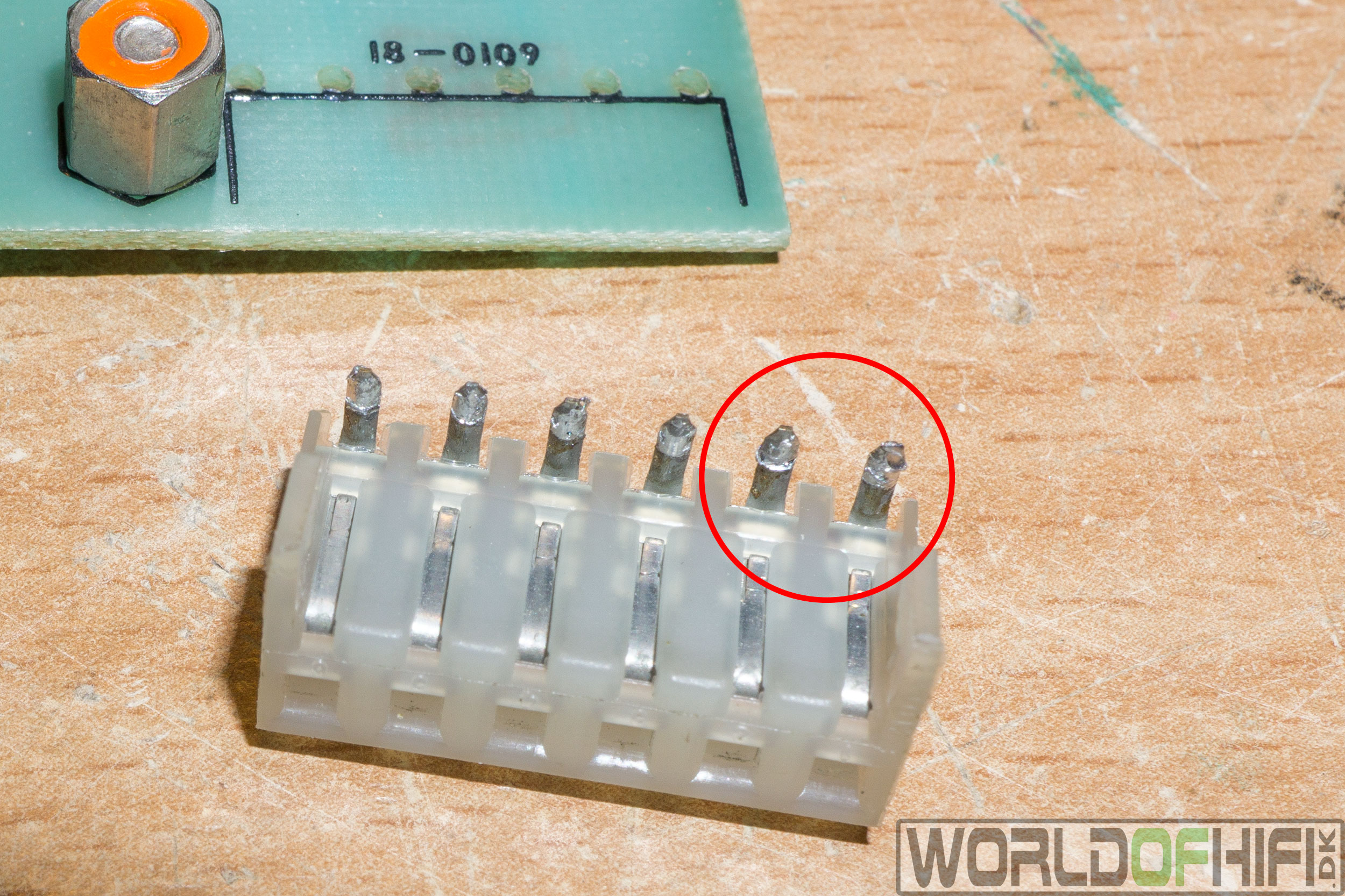

Det er her den positive (+) strøm kommer fra ladelytterne, disse to ben skal derfor ikke længere være tilsluttet printet på relæet.
Billede 12

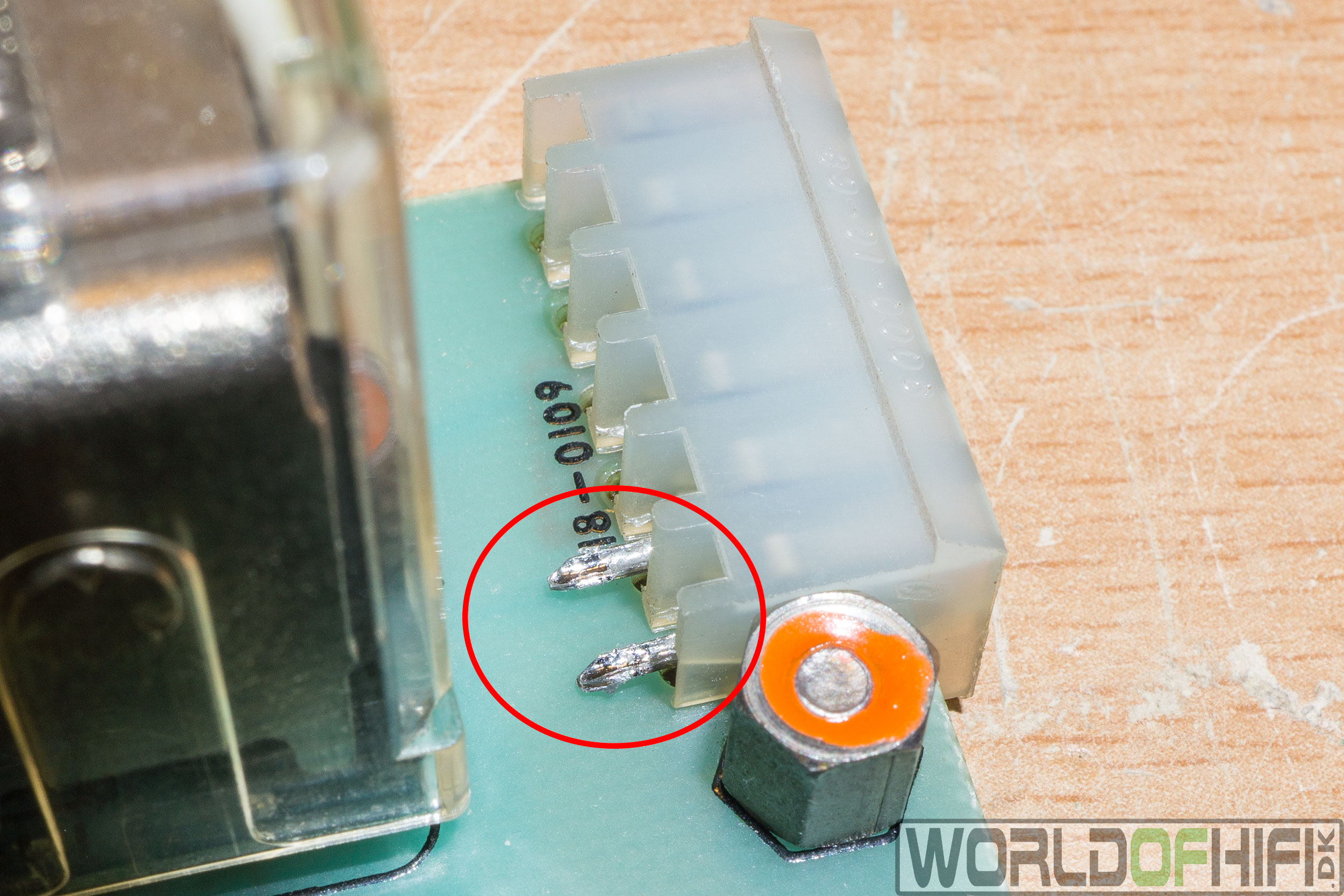

Istedet for at klippe benene af, bukkes de så de flugter med printkortet. Derved kan det gøres ordentligt uden at ødelægge noget.
Billede 13
Vi ser her hvordan det skal se ud når stikket igen isættes.
Billede 14

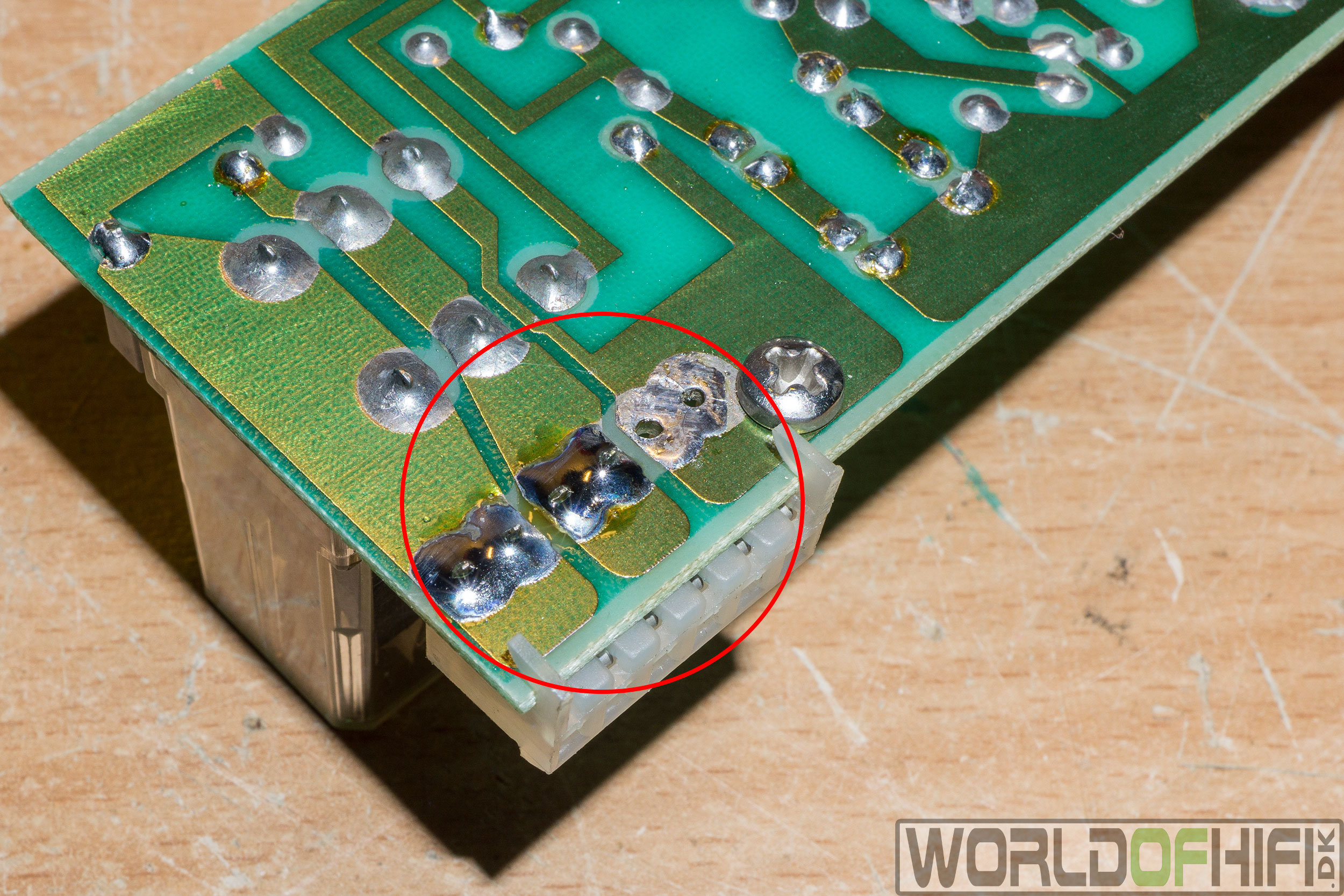

Stikket loddes på igen uden at tilføre loddetin på de printbaner hvor de to bukket ben eller var isat, da det er spild af loddetin.
Billede 15

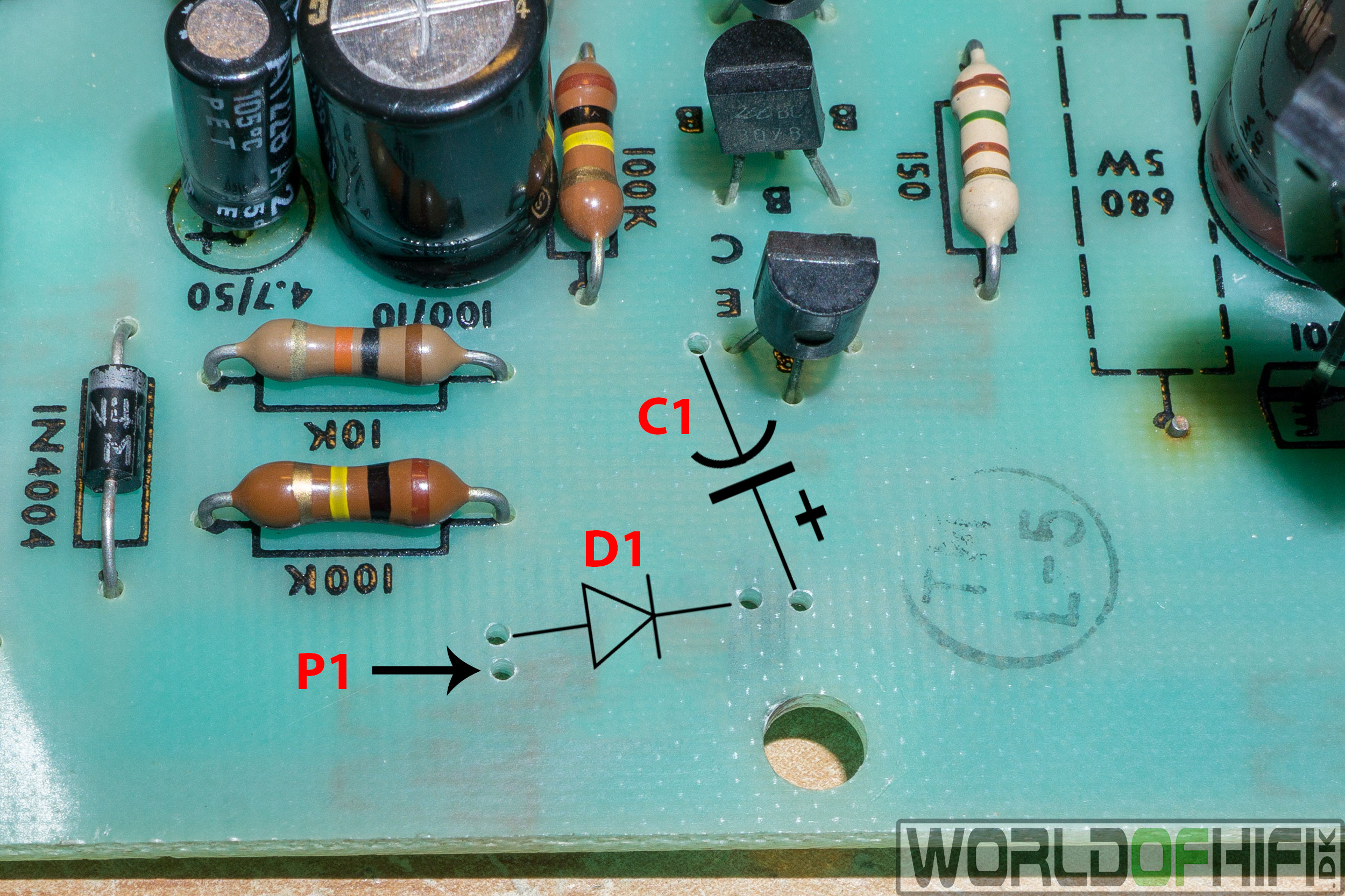

Vi er nu klar til at sætte komponenterne i printet, her er et diagram over hvordan komponenterne skal placeres på printet.
Billede 16

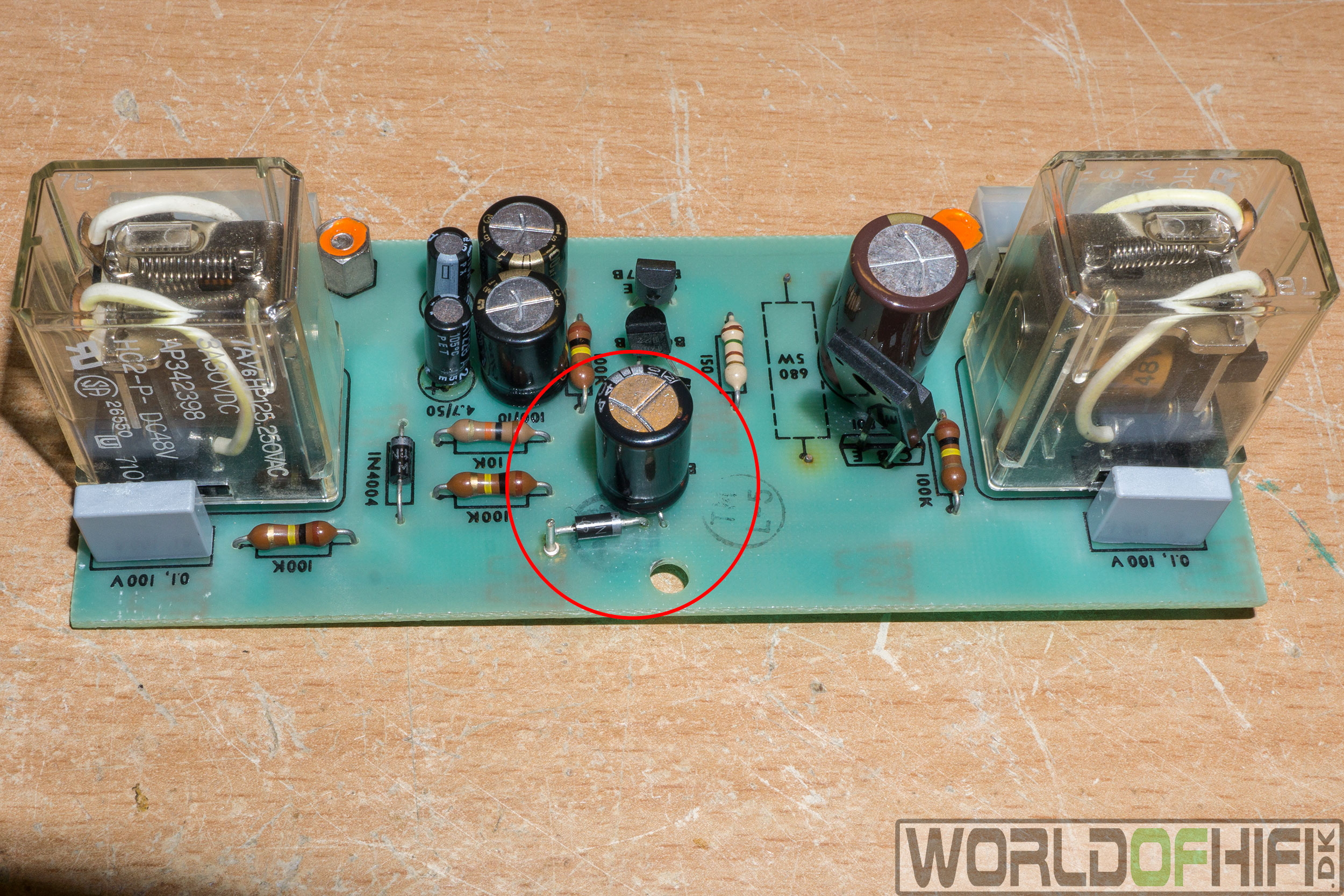

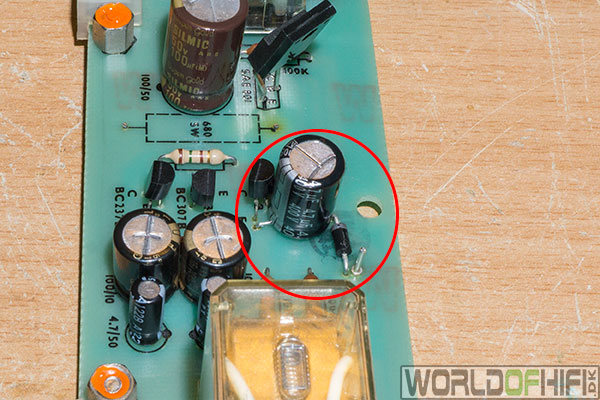

Her ses hvordan det skal se ud når komponenterne sættes i printet.
Billede 17

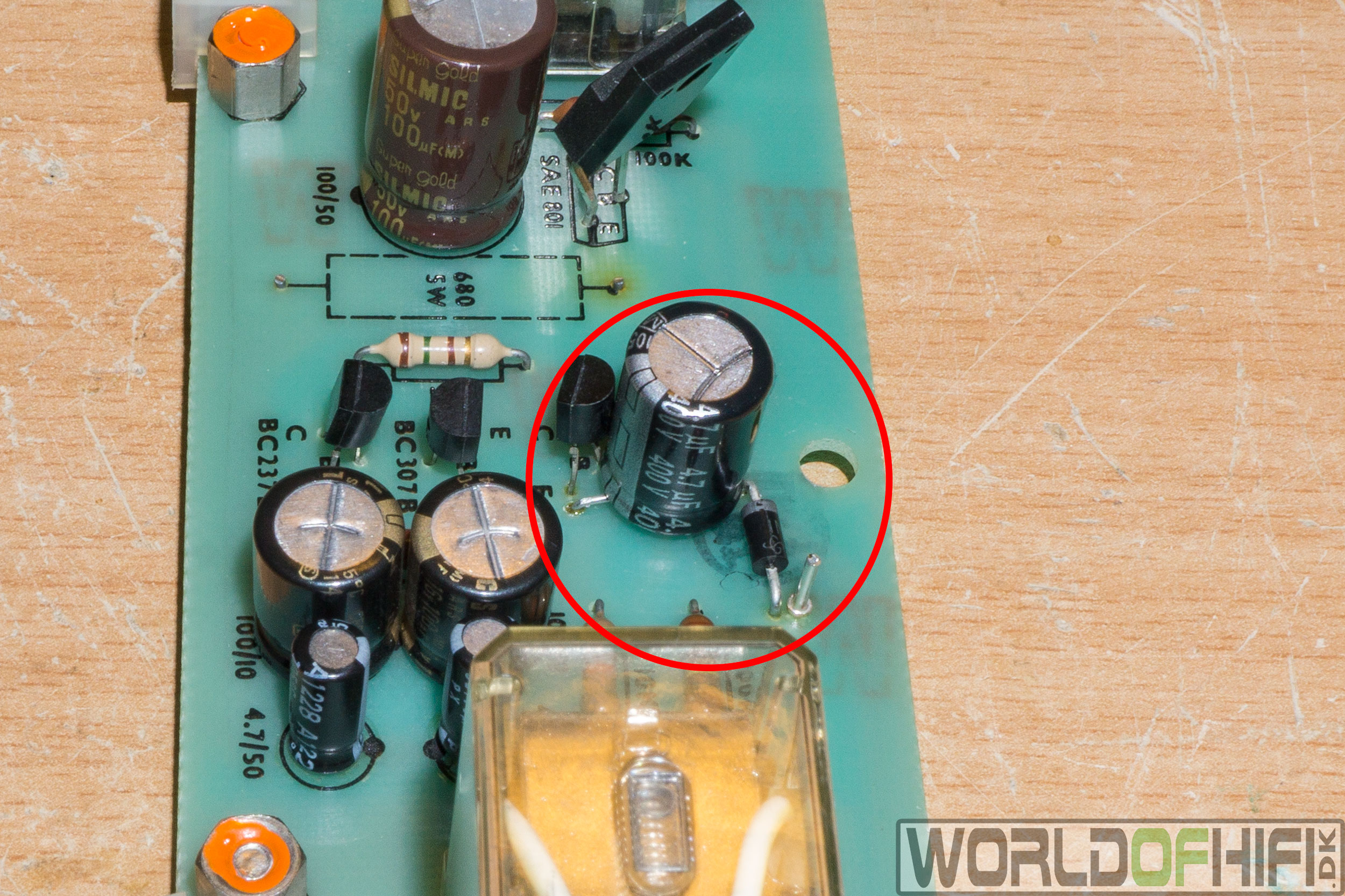

Og fra en anden vinkel.
Billede 18

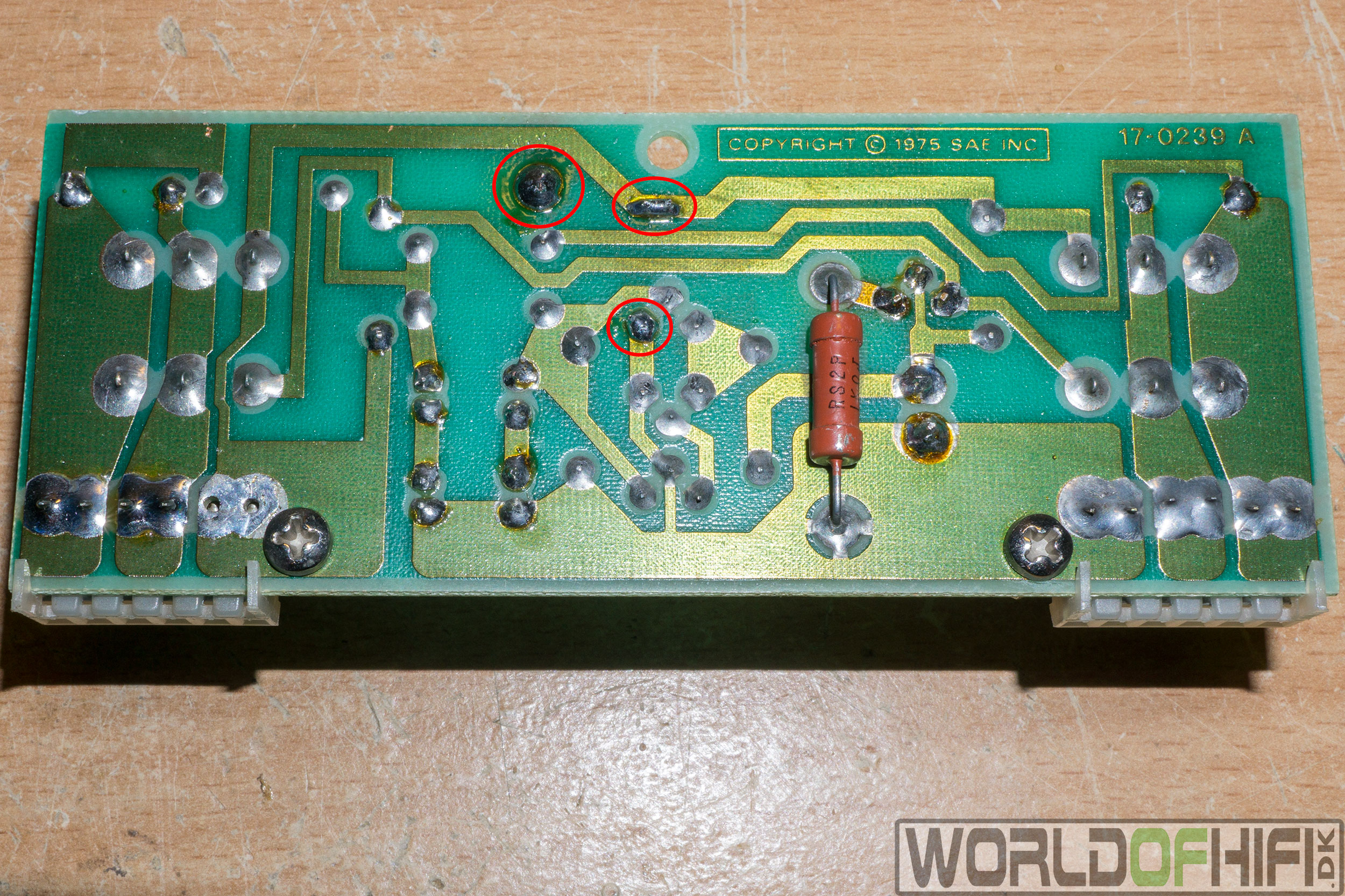

Komponenterne loddes nu fast på printbanerne.
Billede 19
ledningen tilsluttes/loddes nu på relæprintet ved (P1) i diagrammet inden det sættes i forstærkeren.
Billede 20

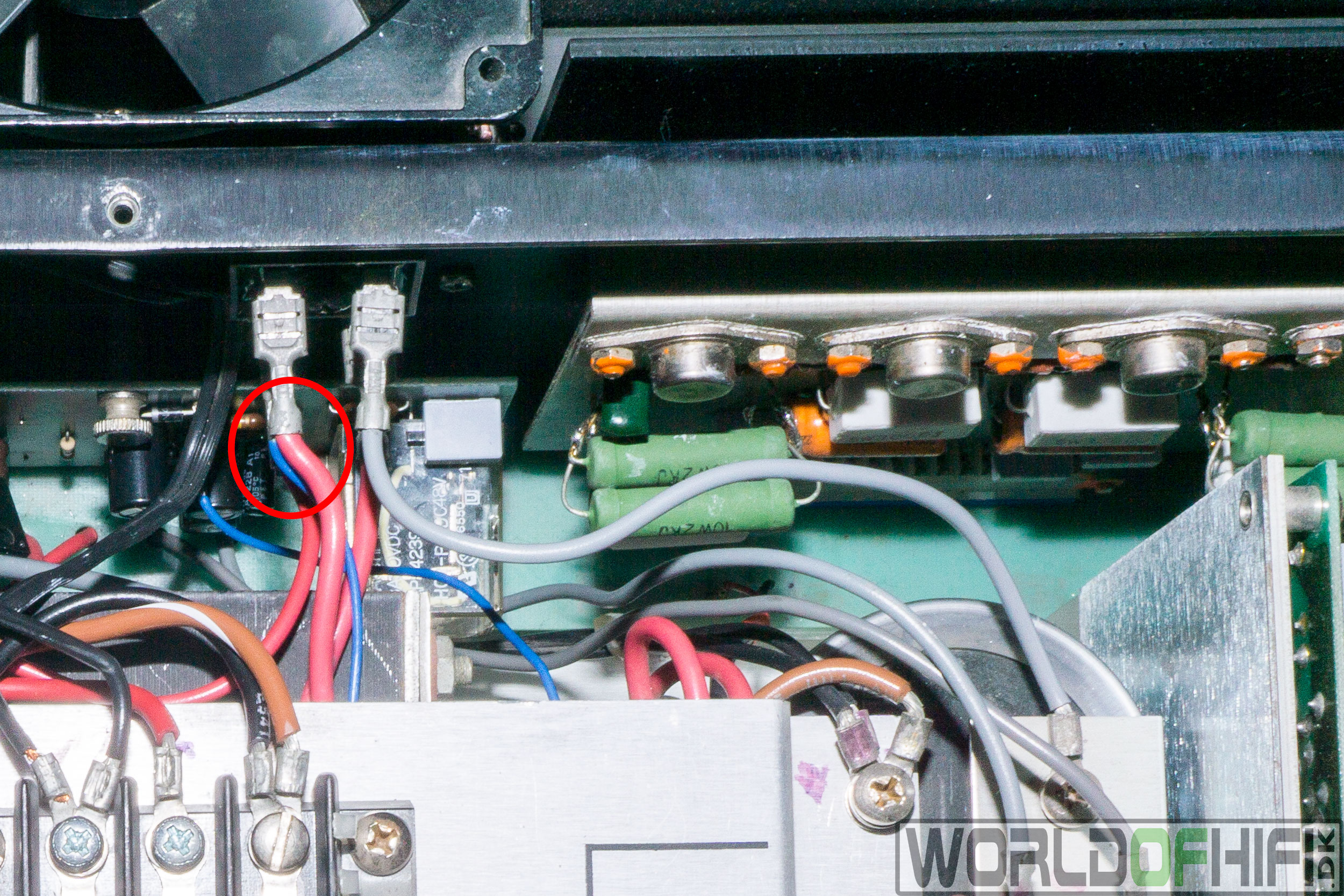

Den anden ene af ledningen sættes nu sammen med et af de røde (AC) kabler fra transformatoren, det er ligegyldigt hvilken af de to ledninger.
Nu er forstærkeren udstyret med et relæ der slår fra idét forstærkeren slukkes og man slipper nu for at høre hyle-lyde ud af højttalerne imens forstærkeren afledes.
