eLABS Tomahawk (Extreme Edition) bygget i flot kabinet
Byggeprocess af eLABS Tomahawk i en (Extreme Edition) er her bygget ind i et flot og stilrent kabinet med store trafoer. Én med til selve effekttrinnet samt én til drivertrinnet. De to trafoer er begge med dobbelt sekundære viklinger, der gør forstærkeren til et komplet mono-design.

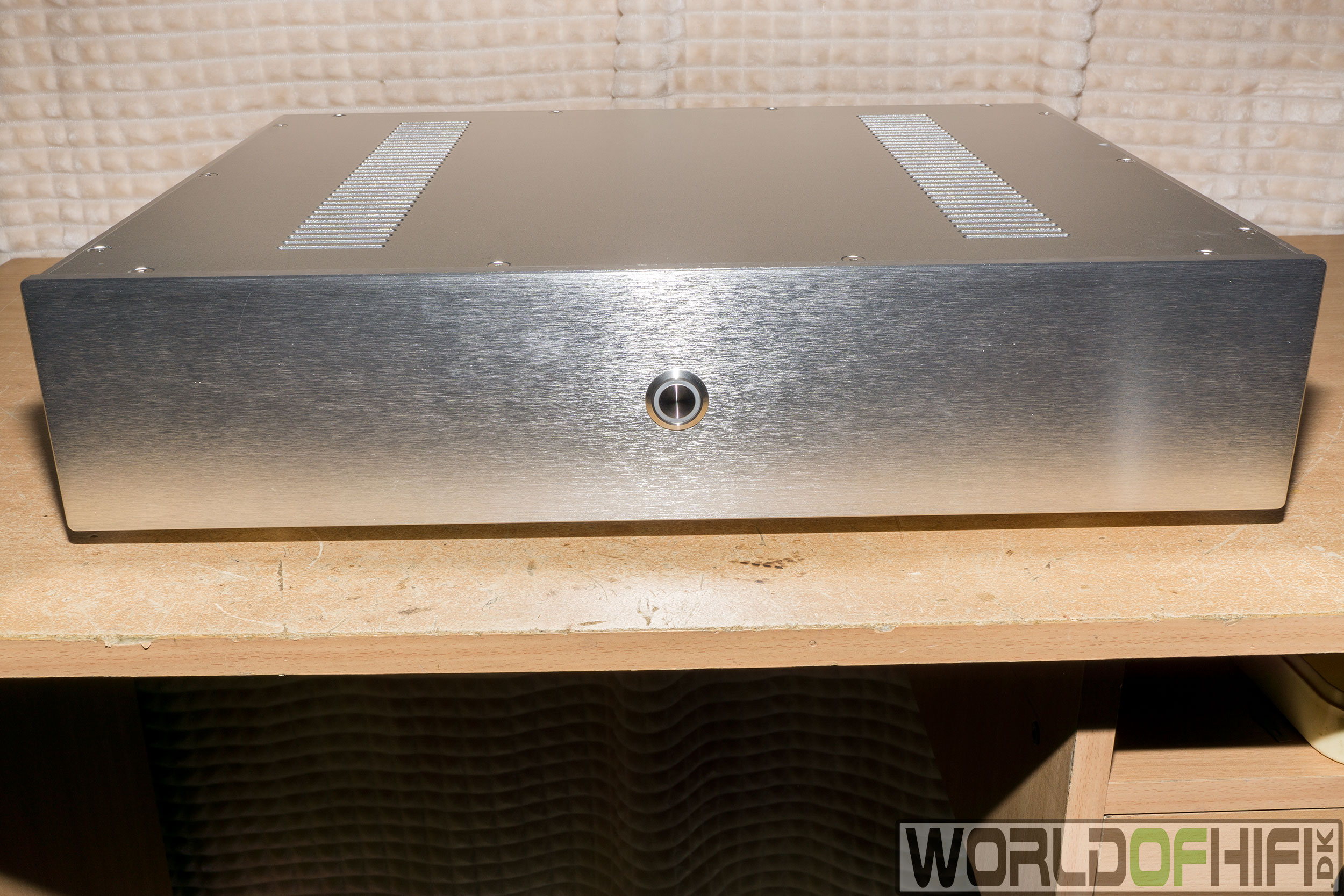

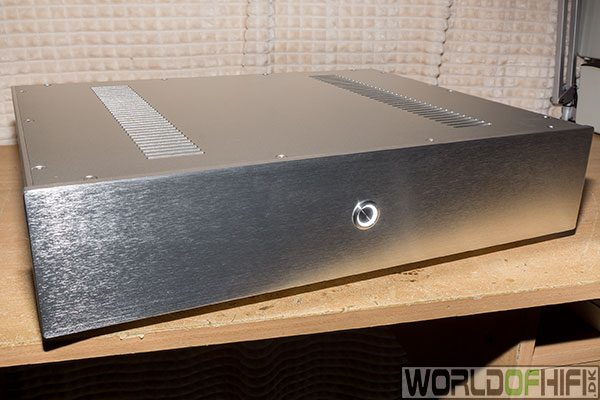

Billede 1

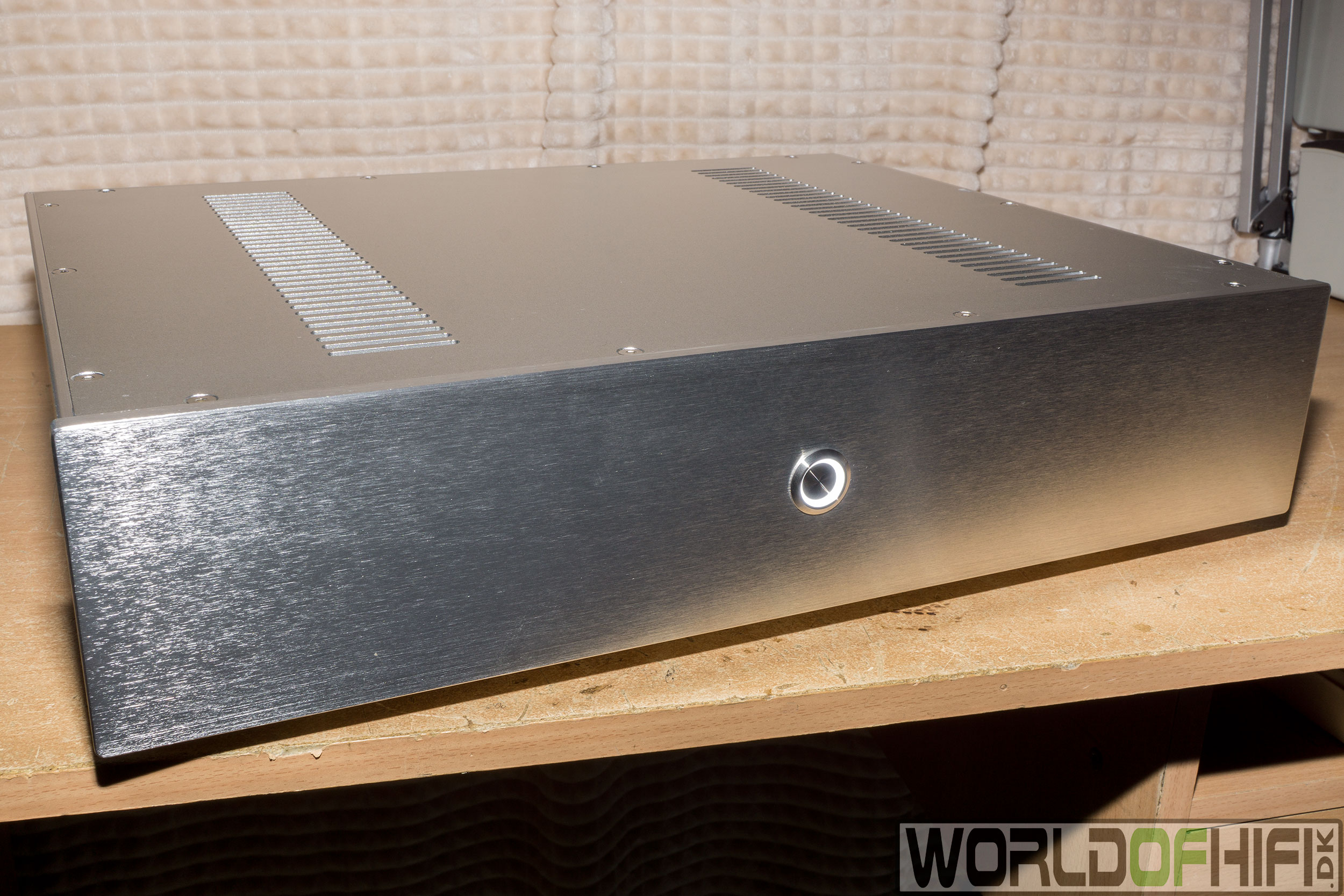

Dette her bliver det færdige resultat af den billedserie der nu vises af byggeprocessen af denne klasse-D forstærker.
Billede 2
Alle dele som kabinettet består af før huller er boret til stik og diverse.

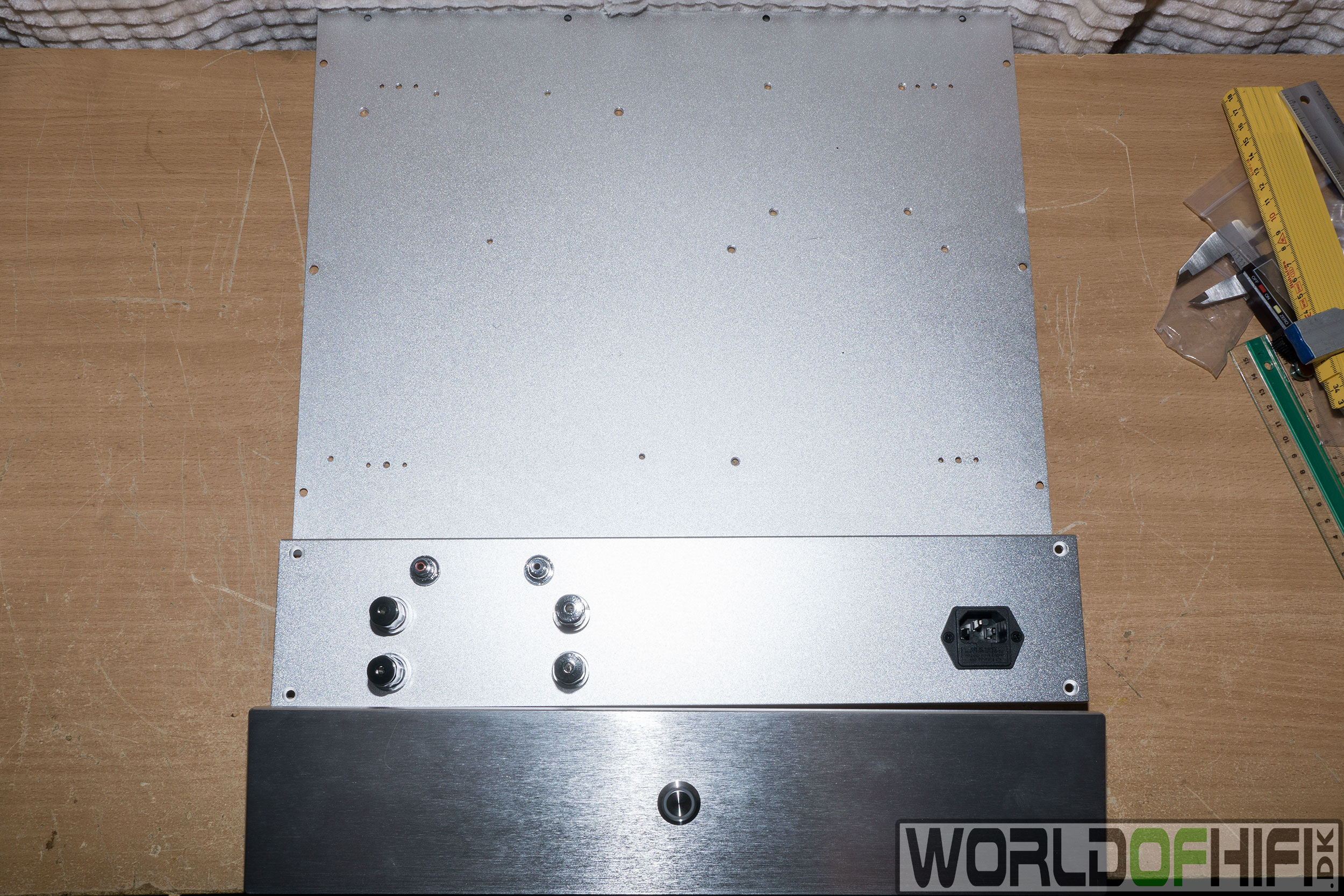

Billede 3

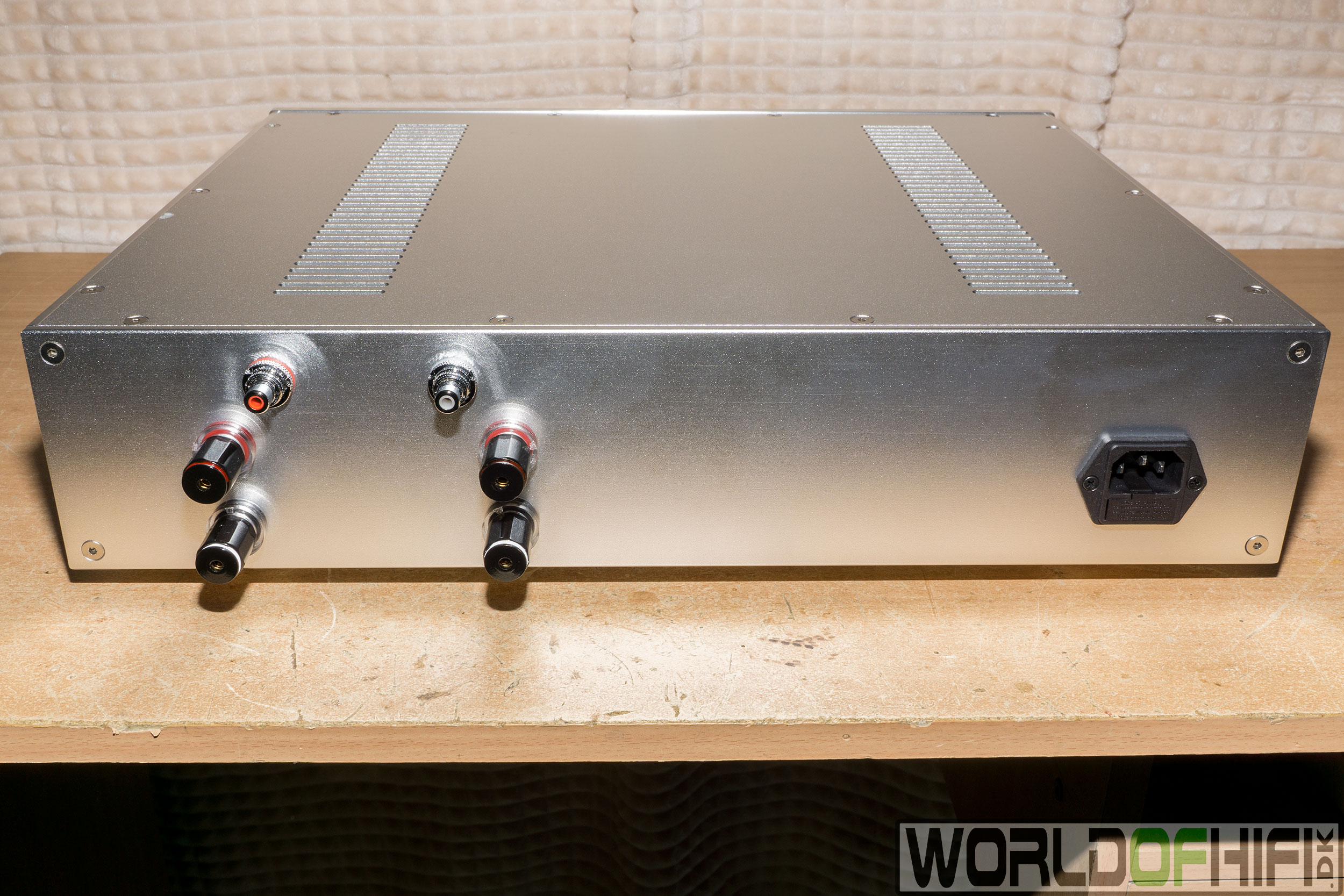

Alle huller boret og stik monteret. Bemærk at input stik (RCA) samt højttalerterminalerne er stik der er belagt med rhodium, som er "det nye sorte" idag.
Billede 4

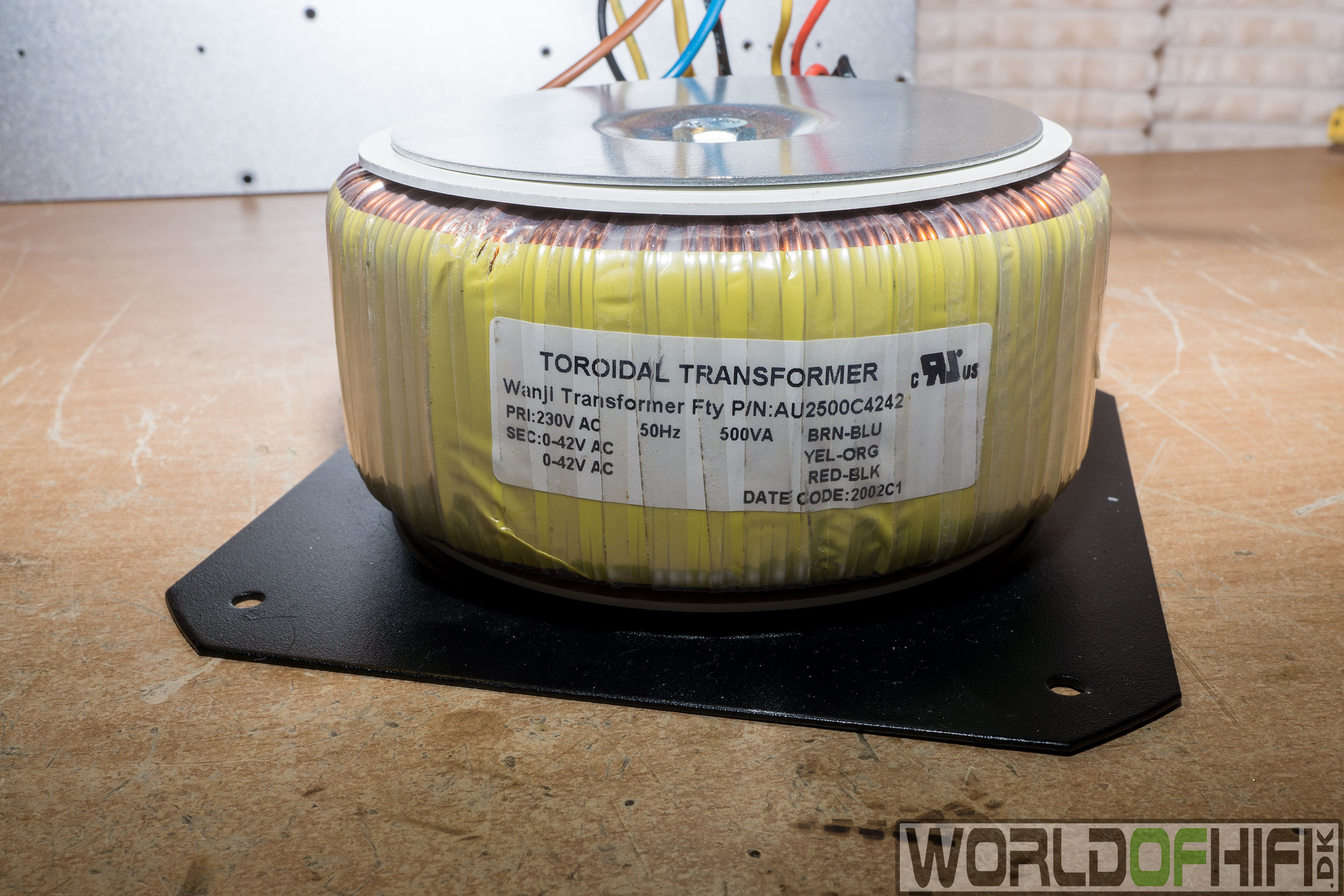

Her har vi den store 500VA trafo til selve udgangstrinnet med to ens separate sekundære viklinger til hver kanal. 500VA er alt rigeligt og man vil aldrig kunne nå at "tømme" trafoen for strøm uanset belastning på forstærkeren. Så den er altså rigeligt stor til behovet.
Billede 5

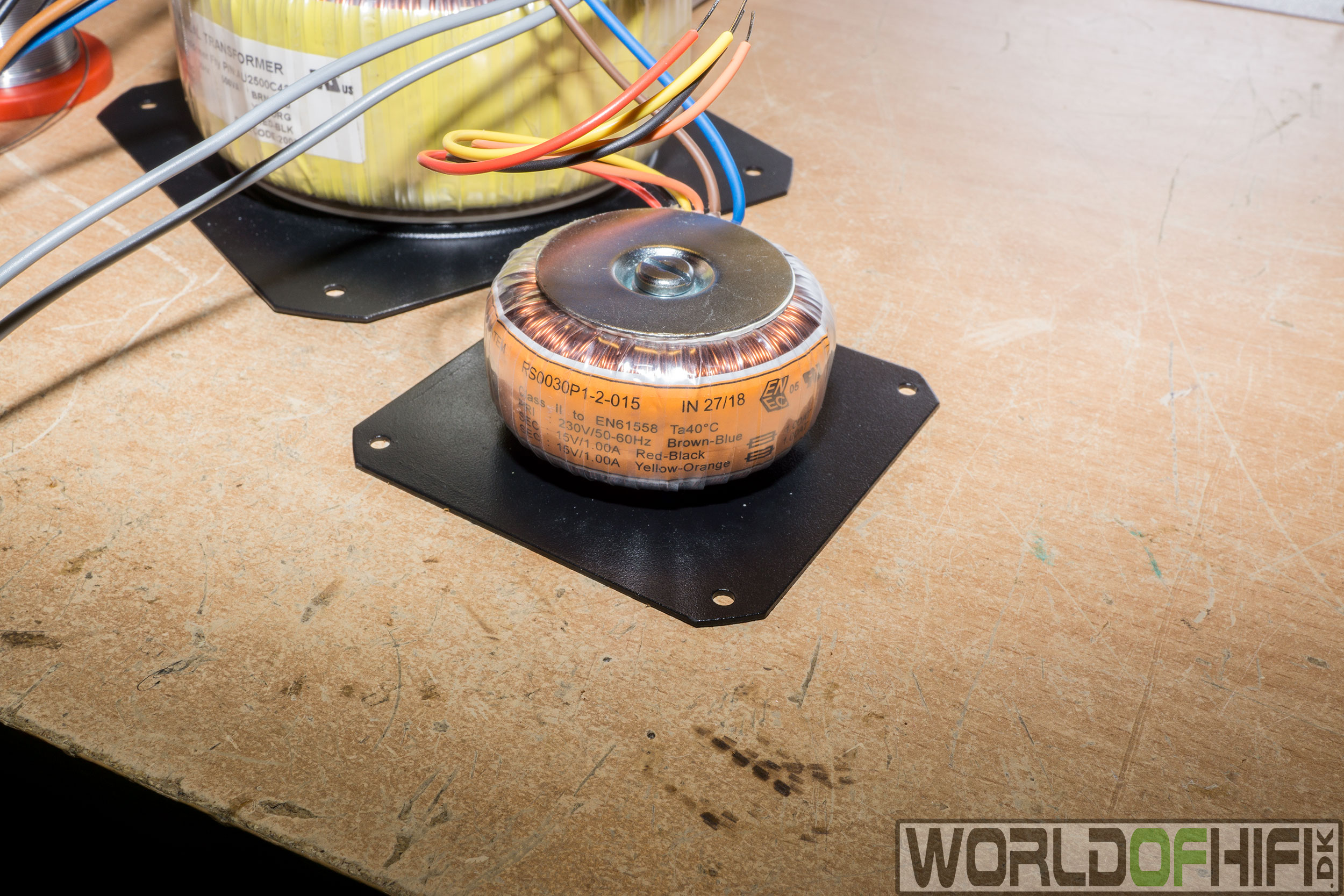

Den lille 30VA trafo til drivertrinnet med to ens separate sekundære viklinger til hver kanal.
Billede 6

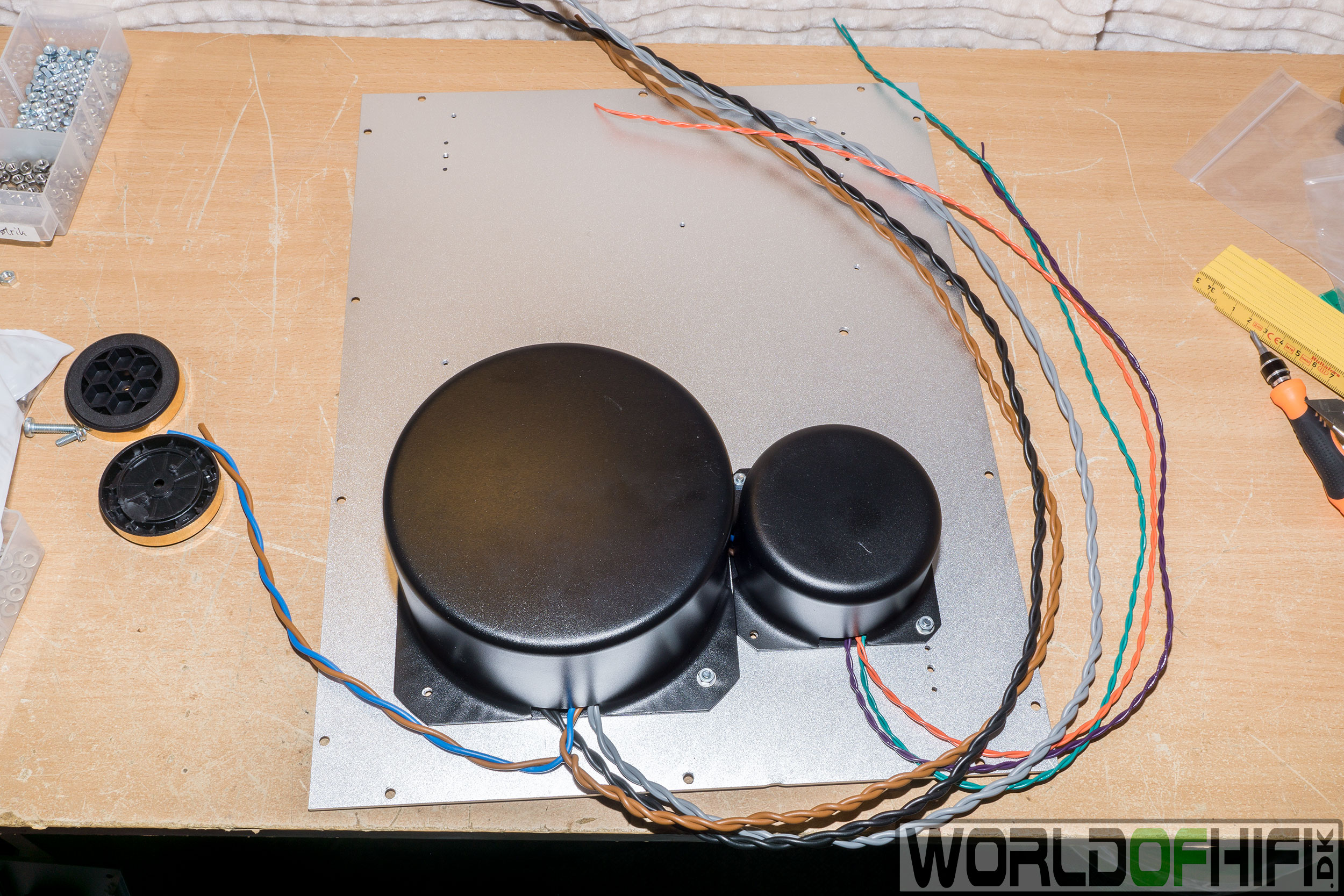

Ledningerne fra trafoerne er snoet i par så det er nemt at finde rundt i samt undgår for meget udstråling fra kablerne generelt til at kunne forstyrre det følsomme elektronik.
Billede 7

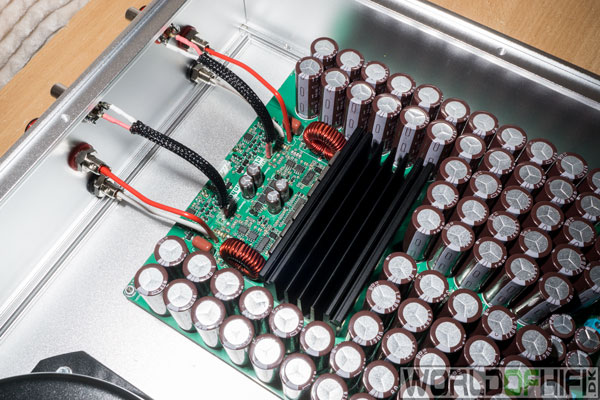

Der er gjort sådan at man kan afmontere effektmodulet uden at bruge loddekolben, ved at ledninger til højttalerterminaler skrues fast i selve terminalen og ledningen til input stik er med stift-stik.
Billede 8

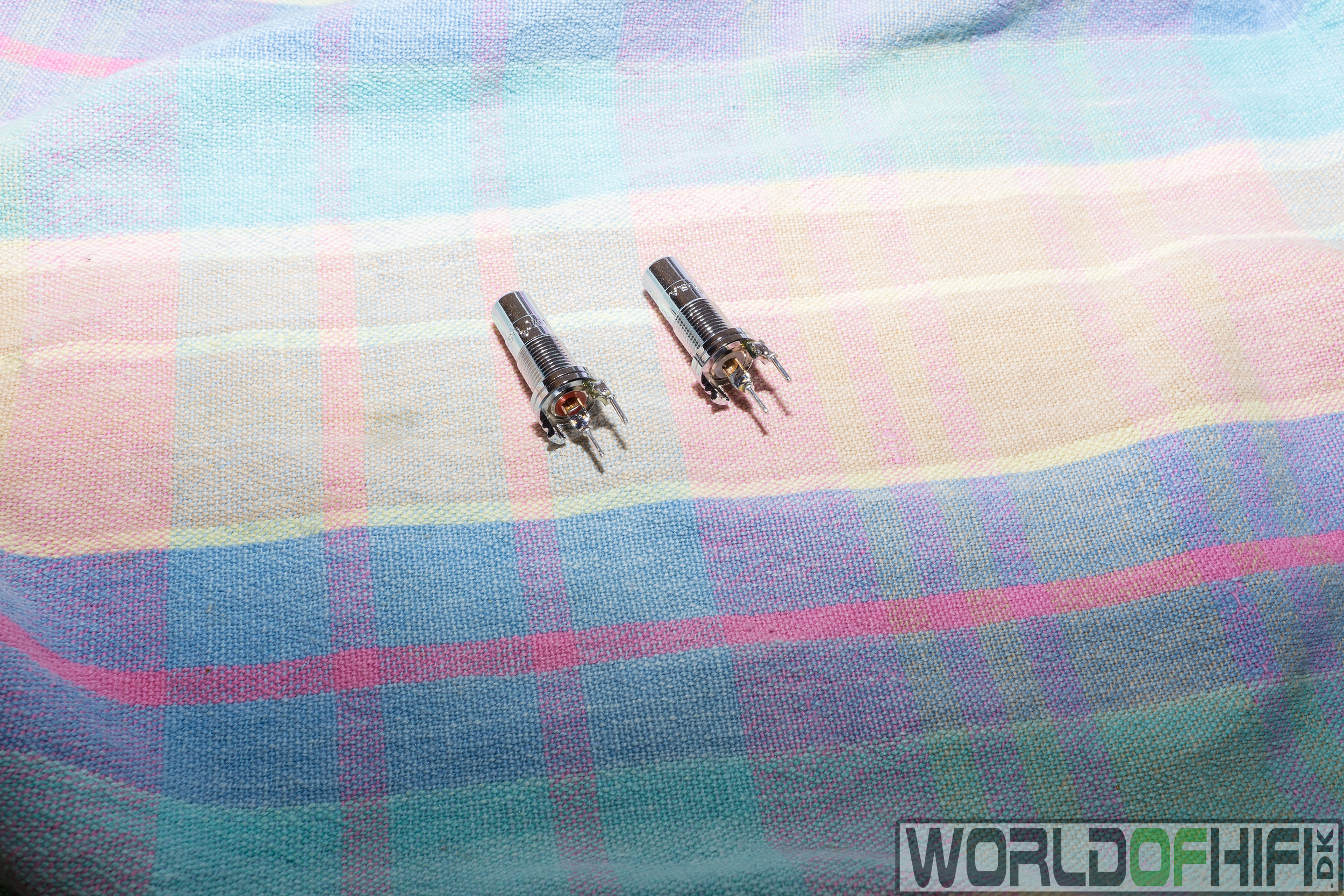

Her ser loddestifterne loddet på RCA indgangsstikket for at man let kan afmontere input ledningen fra stikket om nødvendigt.

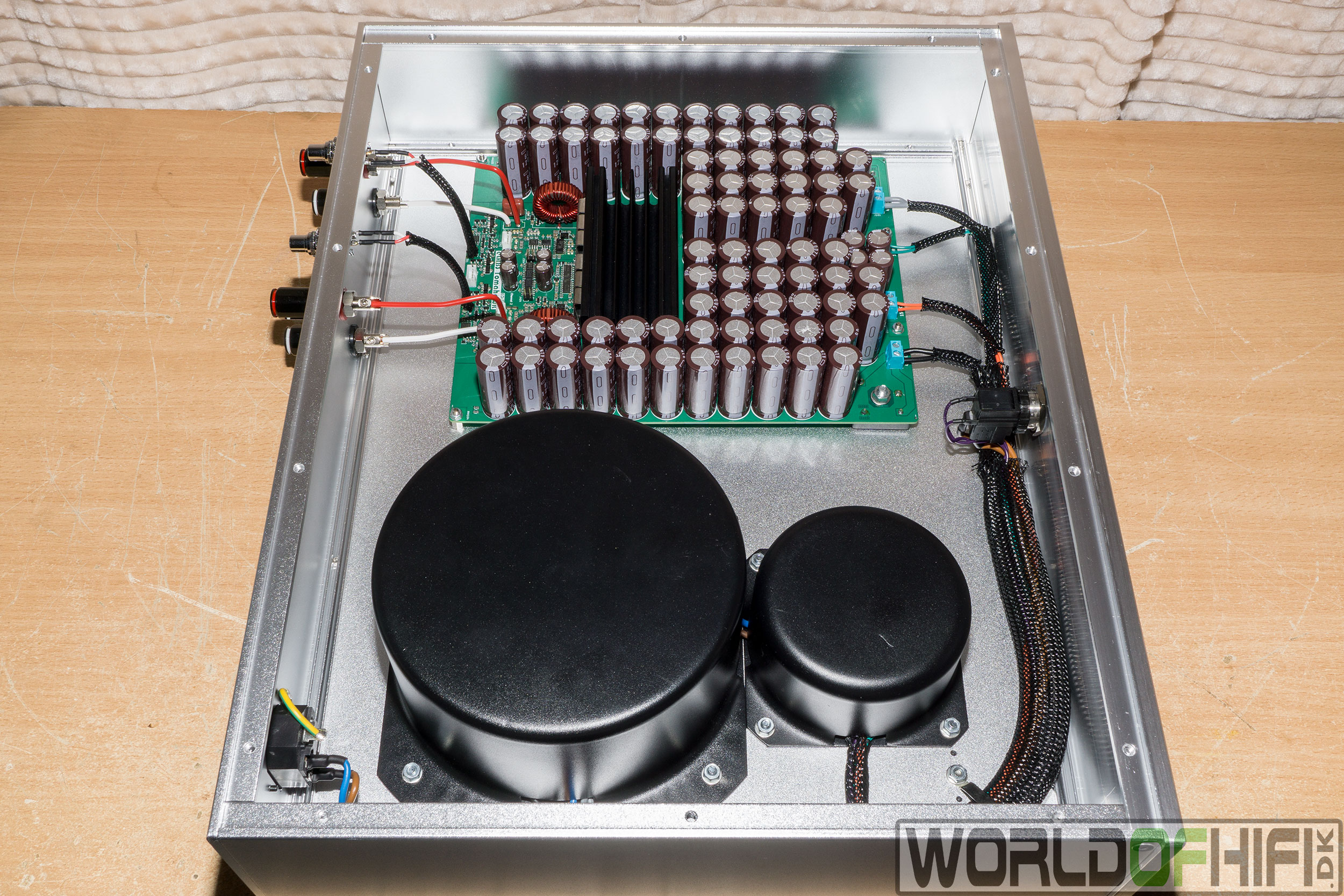

Billede 9

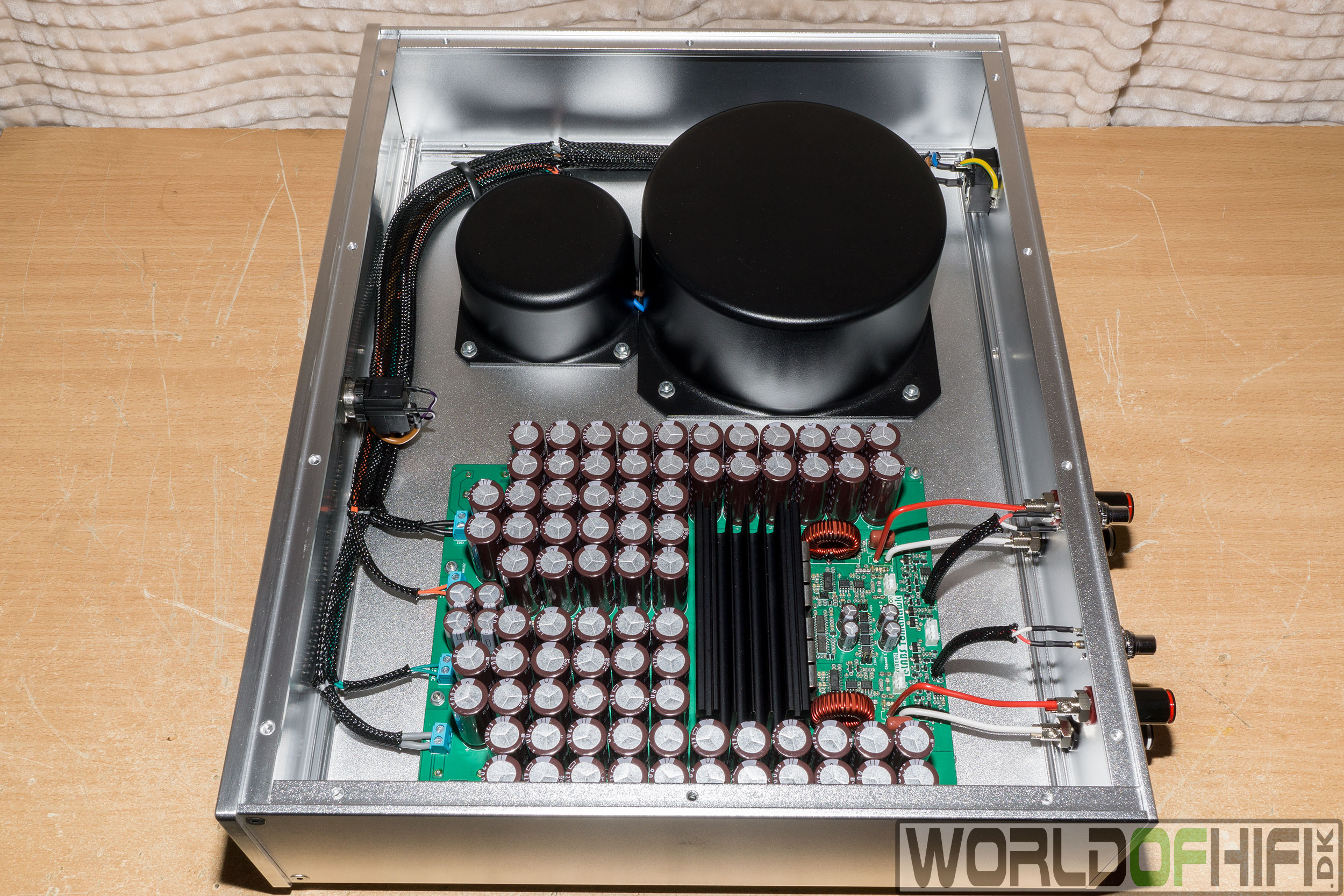

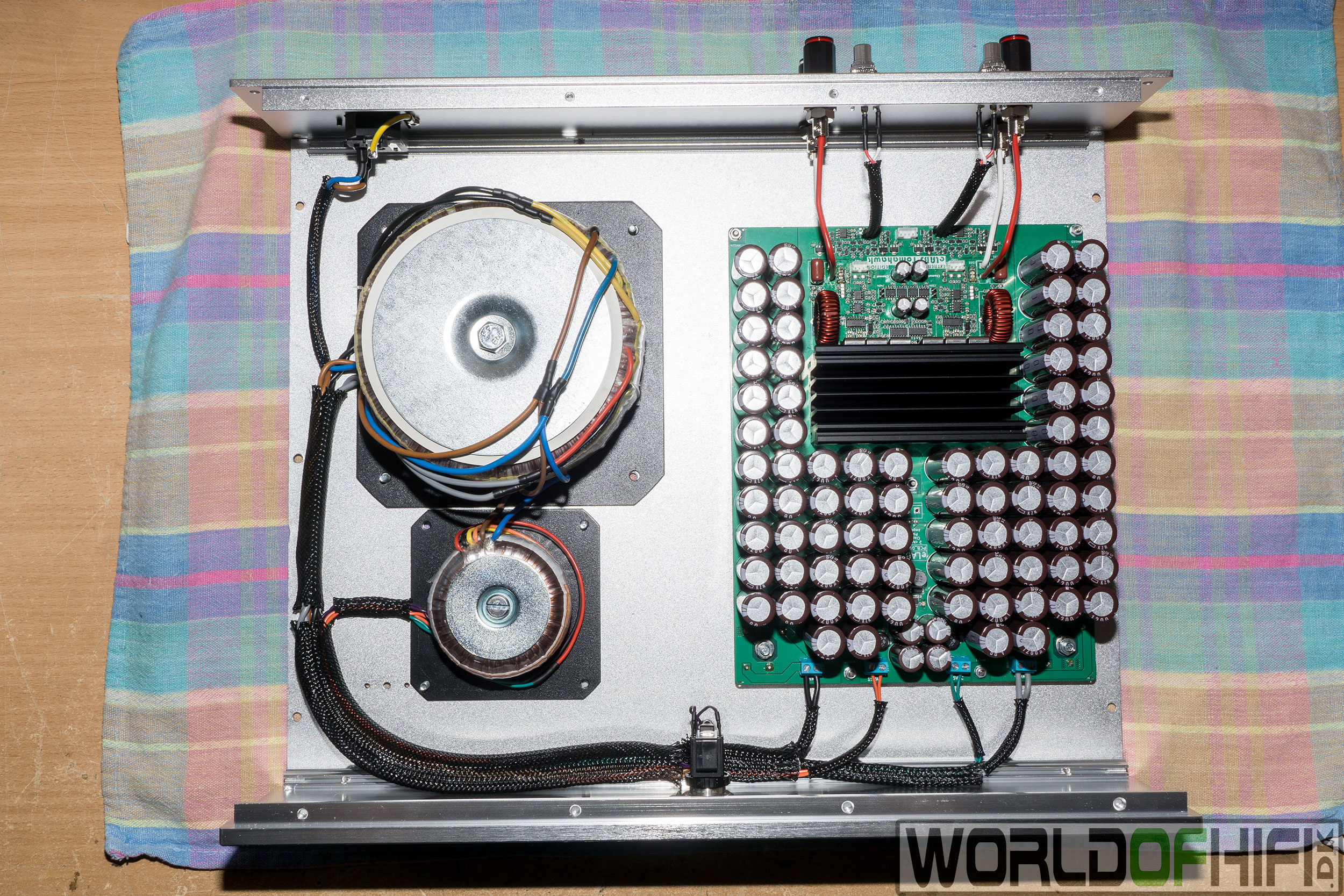

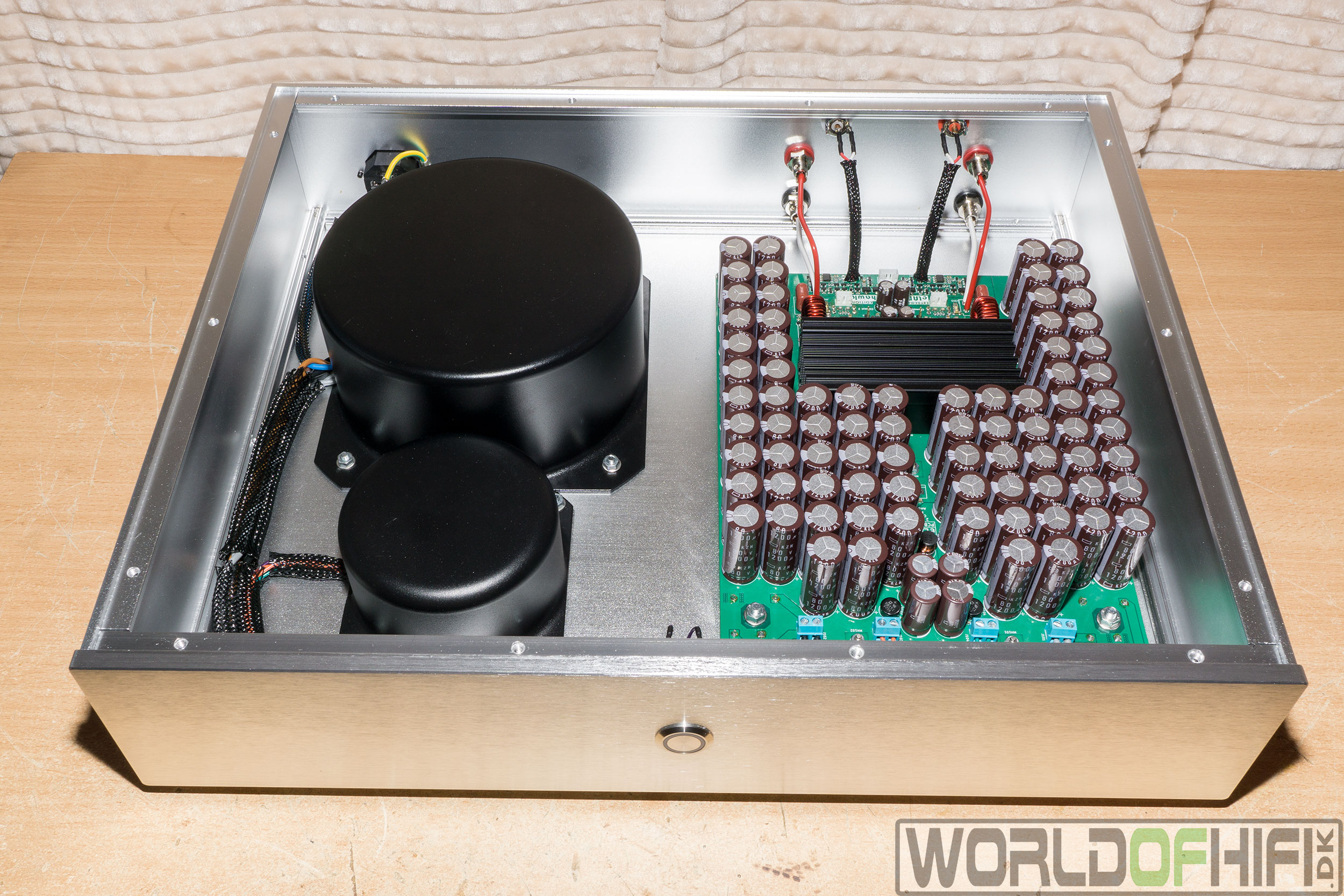

Det færdige resultat uden cover på trafoerne.
Billede 10

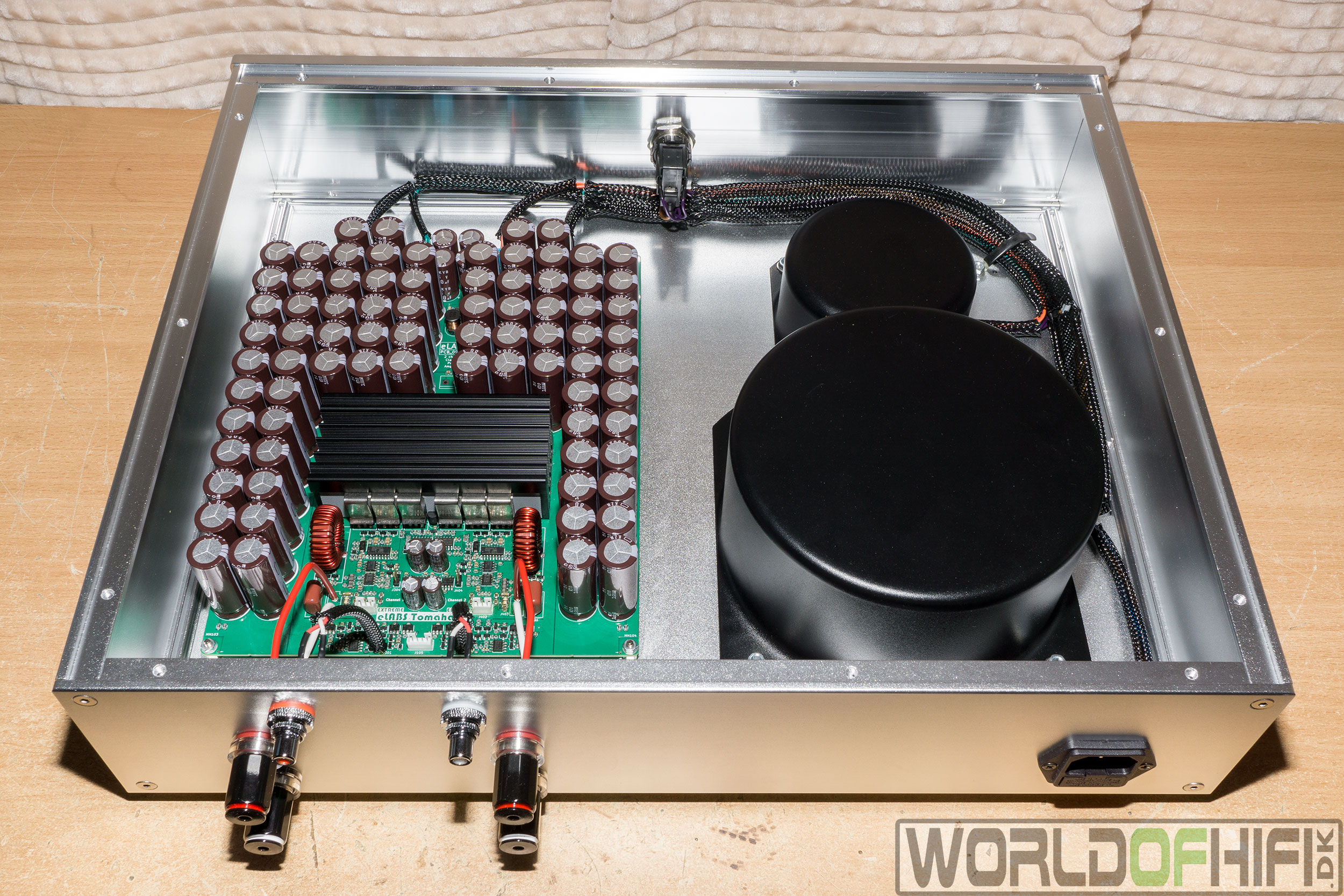

-Og så her med cover på. Alt ser nu nydeligt og rent ud med ledningerne pakket ind i kable strømper.
Billede 11
Billede 12
Billede 13
Billede 14
Billede 15
Billede 16
Billede 17
Billede 18

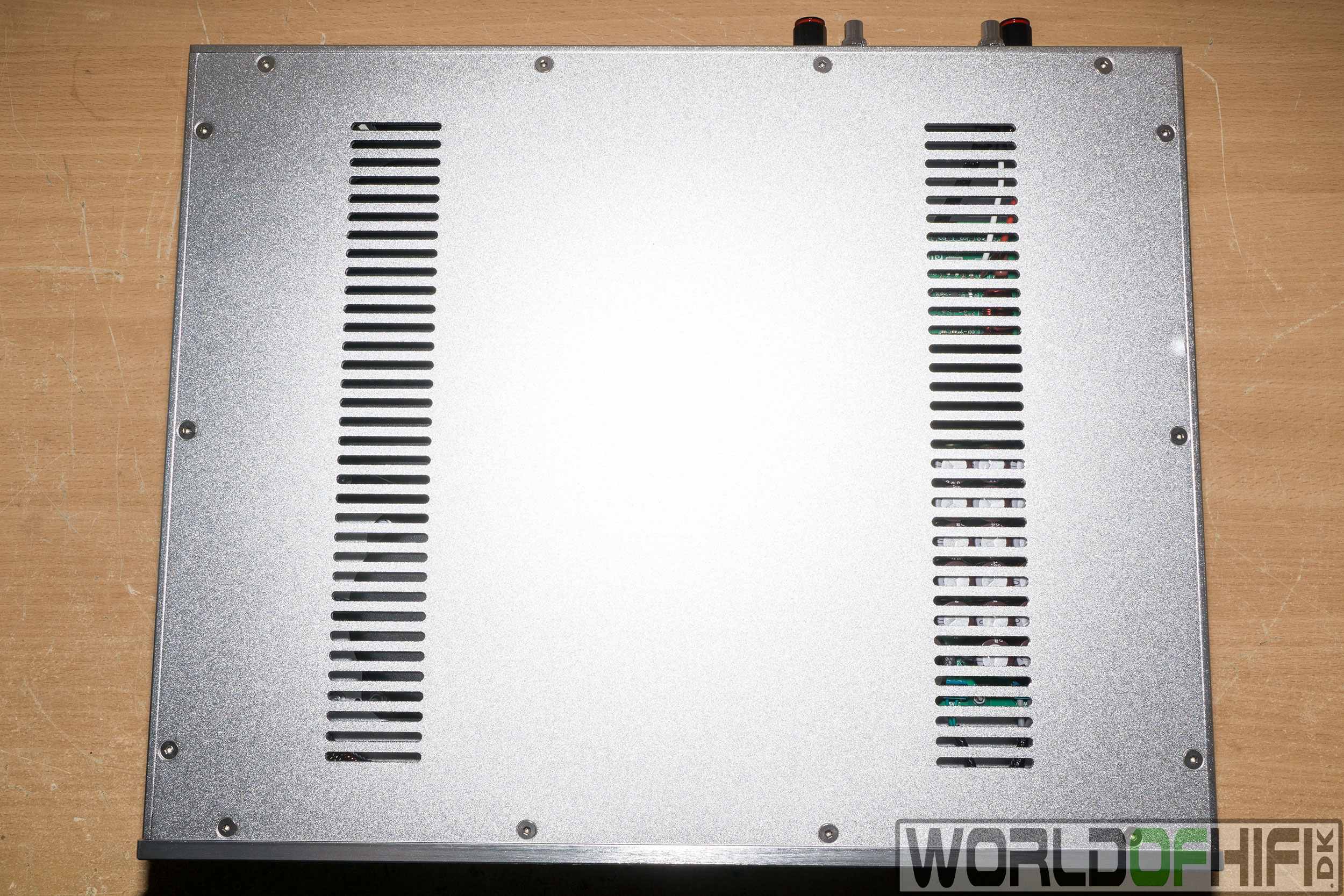

Billede 19

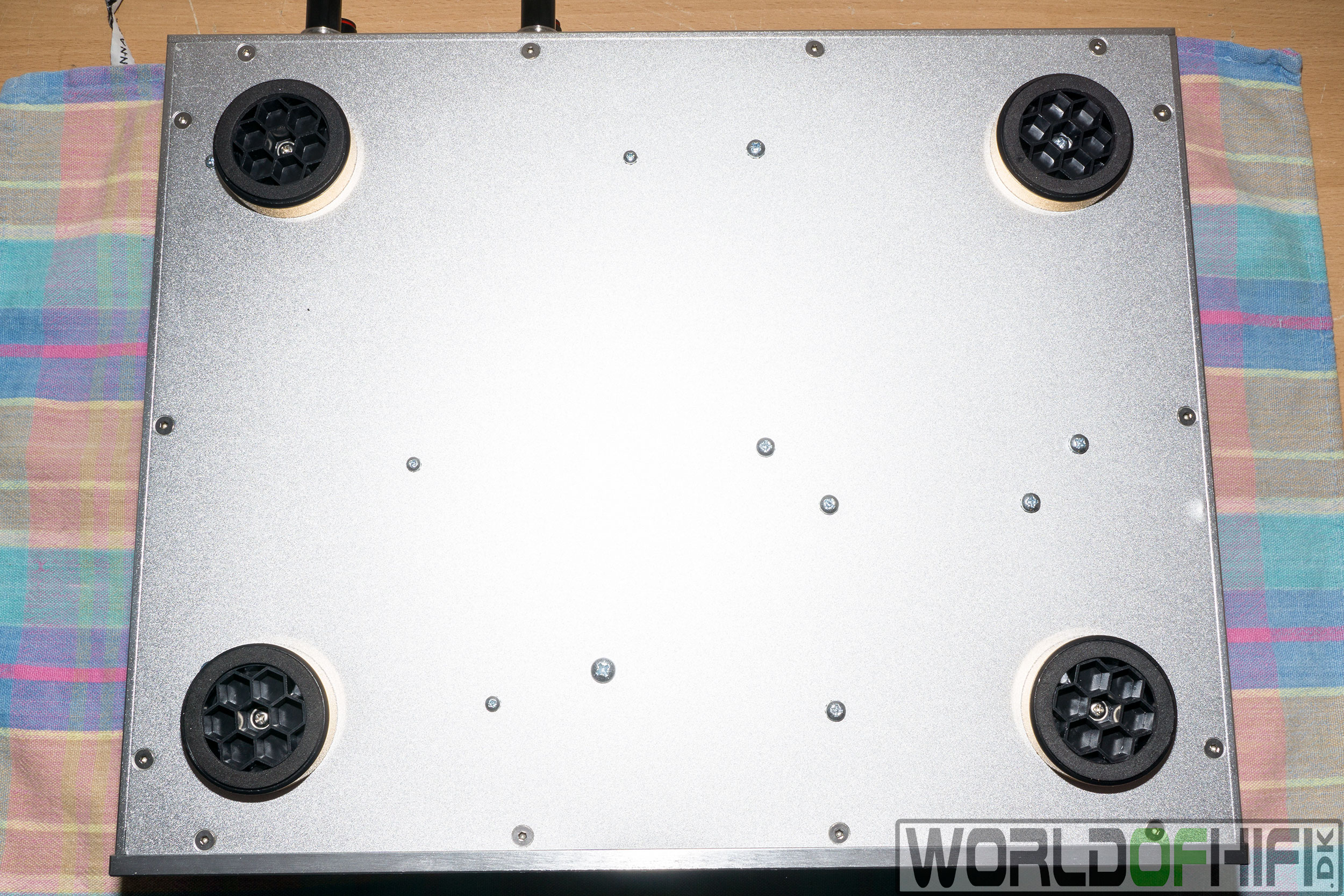

Billede 20
Billede 21

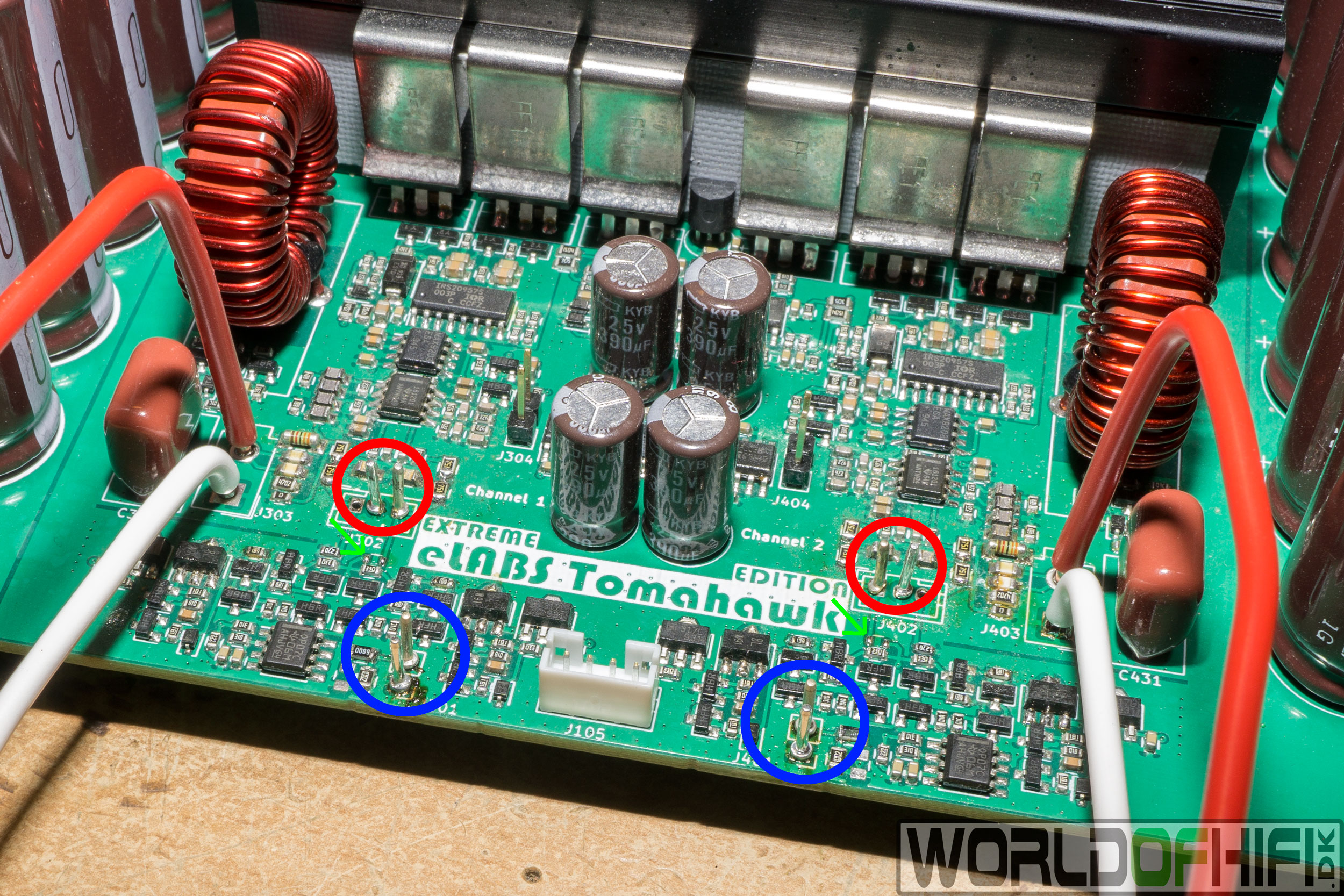

Der er efterfølgende gjort sådan at man ved hjælp af at flytte input ledningen til "rød" cirkel for at spille UDEN bufferen eller i "blå" cirkel for at spille MED bufferen (BEMÆRK; at de to små forbindelser ud for de grønne pile skal kortsluttes ved hjælp af en loddekladt når man vil spille MED bufferen med inputledningerne i de "blå" cirkler).
Det anbefales helt klart at spille uden om bufferen, da det giver den absolutte mest ultimative lydgengivelse og forstærker dens styrker yderligere. Men da ikke alle forforstærkere er glade for en impedans på 1Kohm, skal det derfor være muligt at kunne skifte til brug af den indbyggede buffer der sørger for en impedans på 20Kohm istedet.
Billede 22
Sådan ser resultatet ud med muligheden for at vælge med/uden bufferen.
Lyden

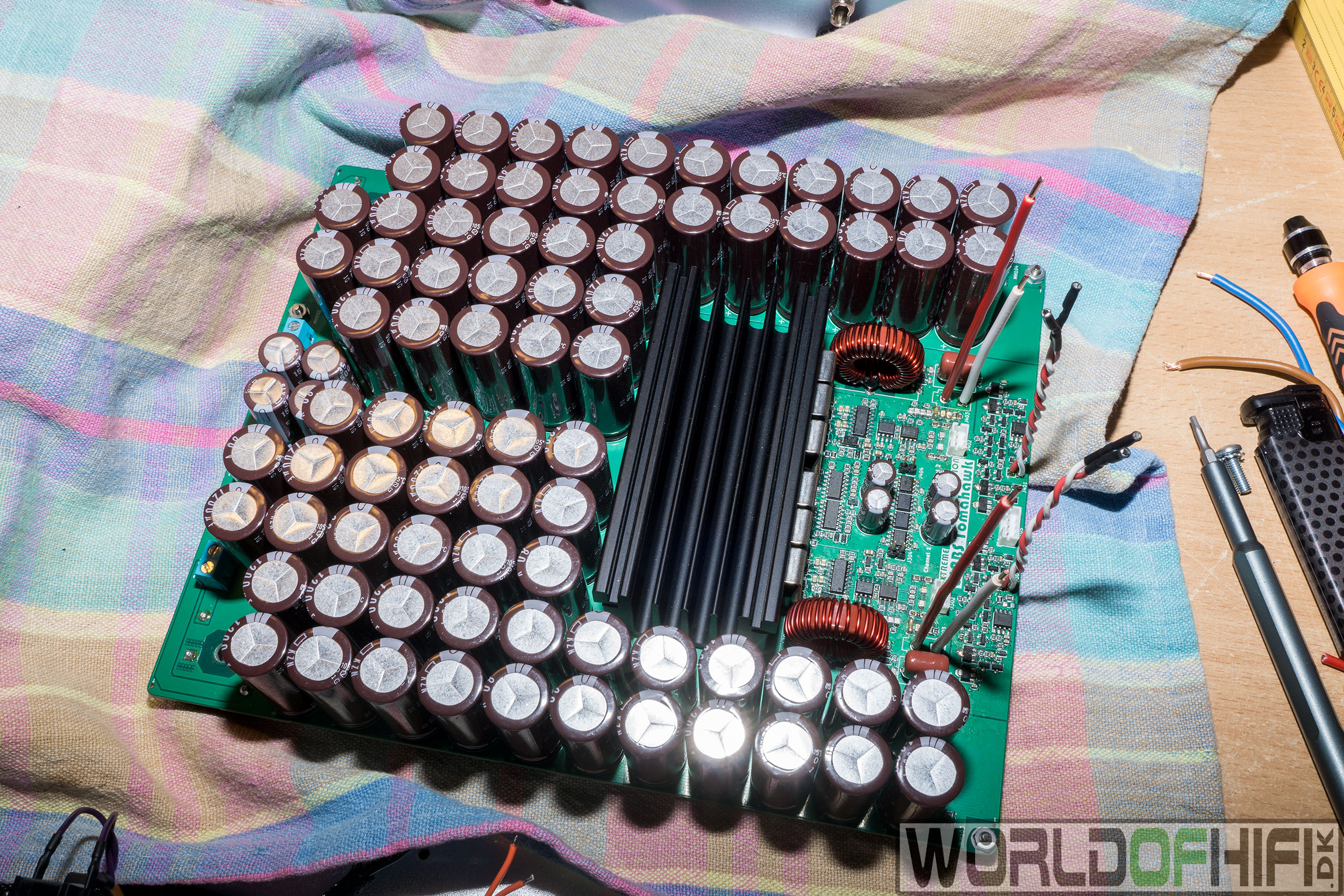

Med sine 82 stk. MEGET lavimpedante elektrolytter i forsyningen samt stor transformator, får man nærmest en så hård og stram bas-gengivelse at man sjældent har hørt magen. Med andre ord har den en bas som et monster af en forstærker trods sin lille fysiske størrelse.
Resten af lydbilledet er lækkert og transperent med en fantastisk transient gengivelse der virkelig får musikken til at stå klokkeklart. Man glemmer fuldstændig at det er en Klasse-D forstærker man lytter på og kan derfor overhovedet ikke sammenlignes med noget andet på markedet der ellers ikke har fået de bedste ord med på vejen når vi taler om Klasse-D konstruktioner.
Beskrivelse af konstruktionen
Der er tale om en selvoscillerende klasse D forstærker, som switcher ved ca. 550KHz, og at der er tale om en femte ordens kontrol loop, som med lidt god vilje godt kan kaldes en dobbelt feedback loop.
Uden bufferen, yder Klasse D’en et gain på ca. 28dB og behøver derfor ikke et ekstra gainstage, vel at mærke såfremt, at man har en forforstærker eller en pre-DAC, som er i stand til at drive impedanser ned til ca. 1KOhm. Ellers kan man benytte den indbyggede buffer og derved kan der spilles med alle forforstærkere på markedet. (se hvordan på billede 21 ovenover)
Udgangsfilteret sidder indenfor feedback loopsene, og derved bringes Zout ned til bare næsten ingenting. - Det giver vældig god kontrol.
Konstruktionen af udgangen er halfbridge i øvrigt (en ikke-brokokoblet forstærker). Alene i klasse D forstærkeren er der tale om + 400 komponenter, og så er der lige det med 4 lags print-layout.
Key features
• Discrete non-feedback class-A input buffer with shunt regulators (can be ByPassed).
• Fully DC coupled design.
• High quality components selected for audio performance.
• Local de-coupling capacitors for all supply rails.
• Individual disable pin for each channel.
• Heatsink adequate for normal operating conditions.
• PowerSupply with massive 82 VERY low-ESR capacitors.
Data
• Type: Class-D design
• RMS Output Power: 2x 200/400 Watt @ 8/4 Ohm
• Peak output current > 30A
• Output noise level < 25uV
• Input impedance with buffer: 20KΩ
• Input impedance with buffer ByPassed: 1KΩ
• Output impedance < 20uΩ
• Group delay 9µsec for all audio frequencies
• 420 x 83/107 x 328/370 (W x H/with feet x D/with terminals) measurement in mm.
• 12,5kg
